| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Fenigal/OEM |
| Chứng nhận: | CE,CCC |
| Số mô hình: | ATS AC CB Class |
| Số lượng đặt hàng tối thiểu: | 1 ĐƠN VỊ |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | Carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 5-8 ngày làm việc số lượng lớn đơn đặt hàng thương lượng |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 10.000 chiếc / tháng |
| Tên sản phẩm: | Công tắc chuyển nguồn tự động kép ATS | Max. Tối đa Voltage Vôn: | 690V |
|---|---|---|---|
| Kiểm soát điện áp cung cấp điện: | 400V, 380V, 220V, 480V | Cây sào: | 3P / 4P |
| Hiện hành: | 400A | Loại hoạt động: | Thủ công |
| Vôn: | 63A | Tiêu chuẩn: | IEC60947-6-1 |
| Đặc trưng: | lưới điện đến máy phát điện | ||
| Điểm nổi bật: | Công tắc chuyển đổi nguồn 125A,Công tắc chuyển đổi mức CB ATS,Công tắc chuyển đổi nguồn ATS kép |
||
FENIGAL Nhà sản xuất & OEM các sản phẩm ATS
FMQ2 CB cấp (loại động cơ) chuyển đổi tự động công suất kép
Đặc điểm cấu trúc:
Thiết bị điều khiển: Bộ điều khiển LCD
Cấu trúc sản phẩm: kích thước nhỏ, dòng điện cao, cấu trúc đơn giản, thân ATS
Các tính năng: tốc độ chuyển mạch nhanh, tỷ lệ hỏng hóc thấp, bảo trì dễ dàng, hiệu suất đáng tin cậy (có thể điều chỉnh thời gian chuyển mạch tự động, ls ~ 99s) Phương thức đấu dây: đấu dây trước bo mạch
Chế độ chuyển đổi: lưới sang lưới, lưới sang máy phát, tự tiêm tự lặp lại, tự tiêm không tự lặp lại, chế độ chờ lẫn nhau
Khung vỏ sản phẩm: 63, 100, 225, 400, 630, 800, 1250, 1600
Dòng sản phẩm: 20, 32, 40, 63, 80, 100, 125, 160, 200, 225, 250, 315, 400, 500
630, 800, 1000, 1250, 1600A
Phân loại sản phẩm: Bộ ngắt mạch (CML TM30)
Số lượng cực sản phẩm: 3, 4
Mức ATS: Mức CB với bảo vệ quá tải và ngắn mạch
Yêu cầu kỹ thuật
♦ Ở hộp số tự động, khi mất điện chung nguồn điện áp, quá điện áp, mất điện áp chuyển sang nguồn dự phòng;khi cùng một lỗi xảy ra ở nguồn điện dự phòng, chuyển sang vị trí điểm kép, màn hình hiển thị cảnh báo tự động cùng một lúc
♦ Màn hình LCD bảo vệ 30s, hiển thị màn hình khi nhấn nút lần đầu tiên, lần thứ hai có thể vào cài đặt, nhập cài đặt cần nhập mật khẩu.
♦ Khi cài đặt thủ công lộn xộn (chết), có một phím thiết lập lại để thiết lập lại giá trị sủa.
♦ Khi bộ điều khiển được đặt ở vị trí tự động và bằng tay, màn hình hiển thị điểm kép khi nhấn nút điểm kép trên bảng điều khiển, nhưng không có báo động.
Khi bộ điều khiển được đặt ở chế độ trễ thời gian chuyển mạch, khi mất điện được khôi phục về trạng thái bình thường trong giá trị đã đặt, nguồn điện kép sẽ không được chuyển mạch và ngược lại.
FMQ2-100 / 4P-Dl (loại cơ bản)
FMQ2-100 / 4P-D2 (loại thông minh)
| Sử dụng danh mục | AC-33iB | ||||||||
| Điện áp làm việc định mức Ue | AC400V | AC380V | |||||||
| Điện áp cách điện định mức Ui | 690V | ||||||||
| Điện áp chịu xung định mức Uimp | 6 kV | 6 kV | 6 kV | 6 kV | 6 kV | 8 kV | 8 kV | ||
| Công suất ngắt ngắn mạch định mức Icn | 10kA | lOkA | 20kA | 30kA | 30kA | 30kA | 30kA | ||
| Công suất bật ngắn mạch định mức Icm | 17kA | 17kA | 40kA | 63kA | 63kA | 63kA | 63kA | ||
| Tuổi thọ (lần) | Cơ khí | 4500 | 5000 | 3000 | 2000 | 2000 | 2500 | 2500 | |
| Điện | 1500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | ||
| Số lượng cực | 3,4 | ||||||||
| Chu kỳ hoạt động (giây / thời gian) | 30S | 60S | |||||||
| Thời gian chuyển đổi | 0-99S | ||||||||

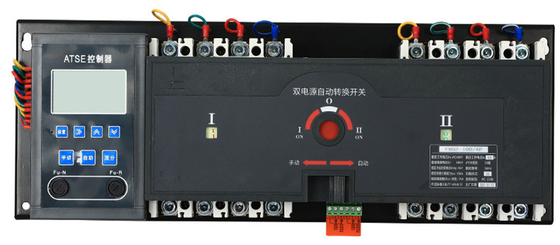

① Đầu cuối chính của đầu vào nguồn chung② Đầu cuối chính của đầu vào nguồn dự phòng
③ Đầu cuối chính của phụ tải④ Biển báo⑤ Chỉ báo ngắt nguồn thường được sử dụng
⑥ Giắc cắm tay cầm⑦ Nút kéo tấm niêm phong phích cắm⑧ Người dùng đầu cuối tín hiệu bên ngoài
9 Thiết bị đầu cuối kết nối tín hiệu bộ điều khiển Màn hình LCD giả
11 Khôi phục khóa mặc định của nhà sản xuất 'Phím cài đặt 1 ＞
⑬ Phím thay thế 14 Phím cộng số 15 Phím trừ số
16 Chìa khóa thủ công⑰ Chìa khóa tự động 18 Chìa khóa chia đôi
19 Cầu chì nguồn chung 20 Cầu chì nguồn dự phòng tự làm 21 Cổng tín hiệu máy phát và
Cháy cổng kết nối
