Khối đầu cuối mô-đun đồng UK-2.5N 2.5b UK10 UK35 Nguồn cấp dữ liệu thông qua Universal
Product Details
| Điện áp định mức: | 230.400v | Nhiệt độ môi trường xung quanh: | -40 ~ 90 độ C |
|---|---|---|---|
| Điện áp cách điện: | 800V | Cài đặt: | Trục vít gắn tấm |
| Làm nổi bật |
uk 2,5 n khối thiết bị đầu cuối mô-đun,khối thiết bị đầu cuối mô-đun 230v |
||
Product Description

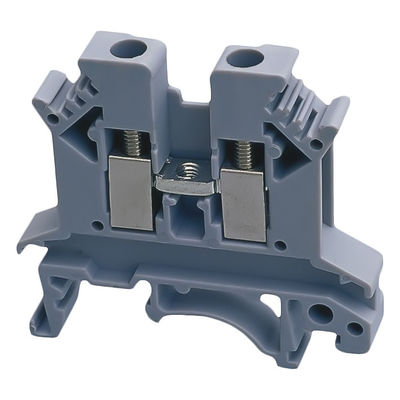

Tất cả đồng JCUK-2.5N 2.5b bảng thiết bị đầu cuối khối thiết bị đầu cuối loại phượng hoàng khối thiết bị đầu cuối 230V, 400V, 660V
Mô tả Sản phẩm
Dòng sản phẩm của Vương quốc Anh được áp dụng cho mạch điện như kết nối dây với điện áp danh định không quá 690 V (660V) và diện tích mặt cắt ngang danh định 2 là 150mm.Tiêu chuẩn: GB / T 14048.7 IEC 60947-7-1
Thông tin đặt hàng
3.1 Khi đặt hàng, bạn phải cho biết loại sản phẩm, khu vực đi dây hoặc dòng điện, chủng loại và số lượng;
3.2 Khối thiết bị đầu cuối thông thường bao gồm 10 mảnh ghép thành một dòng.
3.3 Các yêu cầu đặc biệt khác phải được chỉ ra.
3.4 Ví dụ đặt hàng: JCUK-2.5N / 10 5 cái 2 Nghĩa là: Số sản phẩm: JCUK, khu vực đi dây: 2,5mm, danh mục: loại chung và tổng số lượng: 5
Dòng thiết bị đầu cuối kết hợp của Vương quốc Anh sử dụng cấu trúc kết nối vít kiểu khung.Thiết kế tuân theo tiêu chuẩn IEC60947-1, GB14048, được sử dụng rộng rãi trong mạch điện xoay chiều 50Hz (60Hz), điện áp danh định 660V, DC 40V trở xuống, diện tích mặt cắt danh định 0,75 ~ 150mm², nó cũng thích hợp để kết nối ruột đồng vòng tròn của đầu nối ống không được gia công đặc biệt hoặc hàn áp lực.
Đặc trưng:
1, Thiết kế cấu trúc lắp đặt hợp lý, tính chất đa dụng rộng rãi, có thể được sử dụng cả loại G và loại TH.Nếu nó trên 50mm, hãy thắt chặt cài đặt phụ kiện.
2, Khối lượng nhỏ, bộ hoàn chỉnh của quá trình vôi hóa, diện tích tiết diện dây dẫn kết nối LCD lớn và độ dẫn điện tốt, loại có kích thước dưới 50mm sử dụng khung dây ép bằng đồng và vít siết bằng đồng;và loại trên 50mm, sử dụng khung dây ép đồng và vít thép và tấm váy đồng.Nó có thời điểm thắt chặt lớn và chức năng tự khóa.
3, Chức năng kết hợp mạnh mẽ làm cho việc kết nối dây dẫn trở nên đơn giản hơn.
Giải thích:
(1) Covcr cuối: Dày 1.5mm màu xám
(2) 10 Dải khớp nối trung tâm, có thể được chia thành 2 vị trí hoặc 3 vị trí.
(3) Thanh cầu cách ly: Khối đệm cần 10 vị trí, có thể chia được.
(4) Thanh chuyển đổi cho 2 khối đầu cuối hoàn thành, thêm nắp cuối giữa hai teminal.
(5) Tấm ngăn cách: được sử dụng để tách điện của các trại lân cận.
(6) Tấm ngăn: Độ dày 1,5mm
(7) Phần cố định cuối không gia cố.
Tổng quan
|
Số cấp độ |
1 |
|---|---|
|
Số lượng kết nối |
2 |
|
Tiềm năng |
1 |
|
Mặt cắt ngang danh nghĩa |
10 mm² |
|
Màu sắc |
xám |
|
Vật liệu cách nhiệt |
PA |
|
Xếp hạng khả năng cháy theo UL 94 |
V0 |
|
Điện áp tăng định mức |
8 kV |
|
Mức độ ô nhiễm |
3 |
|
Danh mục quá áp |
III |
|
Nhóm vật liệu cách nhiệt |
tôi |
|
Tiêu tán công suất tối đa cho điều kiện danh định |
1,82 W |
|
Chỉ định |
Mức 1 trên 1 dưới 1 |
|
Tải tối đa hiện tại |
76 A (với tiết diện dây dẫn 16 mm²) |
|
Dòng điện danh định In |
57 A |
|
Điện áp danh định Un |
800 V |
|
Mở bảng điều khiển bên |
đúng |
|
Đặc điểm kỹ thuật kiểm tra chống va đập |
IEC 60529: 2001-02 |
|
Mặt sau của bảo vệ tay |
đảm bảo |
|
Bảo vệ ngón tay |
đảm bảo |
|
Kết quả của thử nghiệm điện áp tăng |
Bài kiểm tra đã vượt qua |
|
Điểm đặt kiểm tra điện áp tăng |
9,8 kV |
|
Kết quả của thử nghiệm điện áp chịu đựng tần số nguồn |
Bài kiểm tra đã vượt qua |
|
Điểm đặt điện áp chịu đựng tần số nguồn |
2 kV |
|
Kết quả thử nghiệm độ ổn định cơ học của các điểm đầu cuối (kết nối 5 x dây dẫn) |
Bài kiểm tra đã vượt qua |
|
Kết quả thử uốn |
Bài kiểm tra đã vượt qua |
|
Tốc độ quay thử nghiệm uốn |
10 vòng / phút |
|
Kiểm tra uốn lần lượt |
135 |
|
Tiết diện / trọng lượng của ruột dẫn thử uốn |
0,5 mm² / 0,3 kg |
|
|
10 mm² / 2 kg |
|
|
16 mm² / 2,9 kg |
|
Kết quả kiểm tra độ bền kéo |
Bài kiểm tra đã vượt qua |
|
Kiểm tra độ bền kéo tiết diện của ruột dẫn |
0,5 mm² |
|
Điểm đặt lực kéo |
20 N |
|
Kiểm tra độ bền kéo tiết diện của ruột dẫn |
10 mm² |
|
Điểm đặt lực kéo |
90 N |
|
Kiểm tra độ bền kéo tiết diện của ruột dẫn |
16 mm² |
|
Điểm đặt lực kéo |
100 N |
|
Kết quả của sự phù hợp chặt chẽ với hỗ trợ |
Bài kiểm tra đã vượt qua |
|
Vừa khít trên tàu sân bay |
NS 32 / NS 35 |
|
Điểm đặt |
5 N |
|
Kết quả của thử nghiệm giảm điện áp |
Bài kiểm tra đã vượt qua |
|
Yêu cầu, giảm điện áp |
≤ 3,2 mV |
|
Kết quả của thử nghiệm tăng nhiệt độ |
Bài kiểm tra đã vượt qua |
|
Kết quả ổn định ngắn mạch |
Bài kiểm tra đã vượt qua |
|
Kiểm tra ngắn mạch tiết diện dây dẫn |
10 mm² |
|
Thời gian ngắn hiện tại |
1,2 kA |
|
Kiểm tra ngắn mạch tiết diện dây dẫn |
16 mm² |
|
Thời gian ngắn hiện tại |
1,92 kA |
|
Kết quả kiểm tra nhiệt |
Bài kiểm tra đã vượt qua |
|
Bằng chứng về đặc tính nhiệt (ngọn lửa kim) thời gian hiệu quả |
30 giây |
|
Dao động, kết quả kiểm tra tiếng ồn băng thông rộng |
Bài kiểm tra đã vượt qua |
|
Đặc điểm kỹ thuật kiểm tra, dao động, tiếng ồn băng thông rộng |
DIN EN 50155 (VDE 0115-200): 2008-03 |
|
Phổ kiểm tra |
Kiểm tra tuổi thọ sử dụng loại 1, loại B, gắn trên cơ thể |
|
Tần suất kiểm tra |
NS1 = 5 Hz đến f2 = 150 Hz |
|
Cấp độ ASD |
1.857 (m / s2)2/ Hz |
|
Sự tăng tốc |
0,8 g |
|
Thời lượng kiểm tra trên mỗi trục |
5 giờ |
|
Hướng dẫn kiểm tra |
Trục X-, Y- và Z |
|
Kết quả kiểm tra sốc |
Bài kiểm tra đã vượt qua |
|
Đặc điểm kỹ thuật kiểm tra, kiểm tra sốc |
DIN EN 50155 (VDE 0115-200): 2008-03 |
|
Hình thức sốc |
Nửa sin |
|
Sự tăng tốc |
5g |
|
Thời gian sốc |
30 mili giây |
|
Số cú sốc trên mỗi hướng |
3 |
|
Hướng dẫn kiểm tra |
Trục X-, Y- và Z (vị trí và phủ định) |
|
Chỉ số nhiệt độ vật liệu cách nhiệt tương đối (Elec., UL 746 B) |
130 ° C |
|
Chỉ số nhiệt độ của vật liệu cách nhiệt (DIN EN 60216-1 (VDE 0304-21)) |
130 ° C |
|
Ứng dụng vật liệu cách nhiệt tĩnh trong lạnh |
-60 ° C |
|
Hành vi khi cháy đối với phương tiện giao thông đường sắt (DIN 5510-2) |
Bài kiểm tra đã vượt qua |
|
Phương pháp thử ngọn lửa (DIN EN 60695-11-10) |
V0 |
|
Chỉ số oxy (DIN EN ISO 4589-2) |
> 32% |
|
NF F16-101, NF F10-102 Lớp I |
2 |
|
NF F16-101, NF F10-102 Lớp F |
2 |
|
Khả năng bắt lửa bề mặt NFPA 130 (ASTM E 162) |
đi qua |
|
Mật độ quang riêng của khói NFPA 130 (ASTM E 662) |
đi qua |
|
Độc tính khí khói NFPA 130 (SMP 800C) |
đi qua |
|
Nhiệt lượng giải phóng nhiệt lượng NFPA 130 (ASTM E 1354) |
28 MJ / kg |
|
Chống cháy cho phương tiện giao thông đường sắt (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
Chống cháy cho các phương tiện giao thông đường sắt (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
Chống cháy cho phương tiện giao thông đường sắt (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
Chống cháy cho phương tiện giao thông đường sắt (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
Dữ liệu kết nối
|
Phương thức kết nối |
Kết nối vít |
|---|---|
|
Răng ốc |
M4 |
|
Chiều dài tước |
10 mm |
|
Mô-men xoắn thắt chặt, tối thiểu |
1,5 Nm |
|
Thắt chặt mô-men xoắn cực đại |
1,8 Nm |
|
Kết nối trong acc.với tiêu chuẩn |
IEC 60947-7-1 |
|
Mặt cắt dây dẫn rắn min. |
0,5 mm² |
|
Mặt cắt dây dẫn rắn tối đa. |
16 mm² |
|
Mặt cắt dây dẫn AWG min. |
20 |
|
Tiết diện dây dẫn AWG max. |
6 |
|
Dây dẫn tiết diện linh hoạt min. |
0,5 mm² |
|
Dây dẫn tiết diện linh hoạt tối đa. |
10 mm² |
|
Tối thiểu.Tiết diện dây dẫn AWG, linh hoạt |
20 |
|
Tối đaTiết diện dây dẫn AWG, linh hoạt |
số 8 |
|
Mặt cắt của ruột dẫn mềm dẻo, với măng sông không có ống bọc nhựa min. |
0,5 mm² |
|
Mặt cắt dây dẫn linh hoạt, với ống mềm không có ống bọc nhựa tối đa. |
10 mm² |
|
Mặt cắt của ruột dẫn mềm dẻo, với măng sông với ống bọc nhựa nhỏ nhất. |
0,5 mm² |
|
Mặt cắt dây dẫn linh hoạt, với ống mềm với ống bọc nhựa tối đa. |
6 mm² |
|
Mặt cắt có cầu chèn, tối đa rắn. |
10 mm² |
|
Mặt cắt với cầu chèn, mắc kẹt tối đa. |
10 mm² |
|
2 dây dẫn có tiết diện như nhau, rắn min. |
0,5 mm² |
|
2 dây dẫn có cùng tiết diện, cực đại rắn. |
4 mm² |
|
2 dây dẫn có tiết diện như nhau, mắc nhỏ nhất. |
0,5 mm² |
|
2 dây dẫn có cùng tiết diện, mắc tối đa. |
4 mm² |
|
2 ruột dẫn có cùng tiết diện, bện, măng sông TWIN có ống bọc nhựa, min. |
0,5 mm² |
|
2 dây dẫn có tiết diện giống nhau, mắc kẹt, măng sông TWIN với ống bọc nhựa, tối đa. |
6 mm² |
|
2 ruột dẫn có cùng tiết diện, bện lại, ruột dẫn không có ống bọc nhựa, min. |
0,5 mm² |
|
2 dây dẫn có tiết diện giống nhau, mắc kẹt, ống sắt không có ống bọc nhựa, tối đa. |
2,5 mm² |
|
Kết nối trong acc.với tiêu chuẩn |
IEC / EN 60079-7 |
|
Mặt cắt dây dẫn rắn min. |
0,5 mm² |
|
Mặt cắt dây dẫn rắn tối đa. |
16 mm² |
|
Mặt cắt dây dẫn AWG min. |
20 |
|
Tiết diện dây dẫn AWG max. |
6 |
|
Dây dẫn tiết diện linh hoạt min. |
0,5 mm² |
|
Dây dẫn tiết diện linh hoạt tối đa. |
10 mm² |
|
Thiết bị đo hình trụ bên trong |
B6 |
