Nguồn gốc: | Trung Quốc |
Hàng hiệu: | VEOLIA |
Chứng nhận: | CE |
Số mô hình: | E-Cell-3X |
Số lượng đặt hàng tối thiểu: | 1 phần trăm |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Bao bì xuất khẩu tiêu chuẩn |
Thời gian giao hàng: | 5- 8 ngày làm việc |
Khả năng cung cấp: | 60000 Đơn vị / Đơn vị mỗi tháng |
điện trở suất: | ≥ 16 MOhm-cm | natri: | 3 ppb |
---|---|---|---|
Silica (SiO2): | Tối thiểu là 5 ppb | Bo: | Thấp tới 0,08 ppb |
Điện áp: | 0–400 VDC | Amperage: | 0 ¢5.2 ADC |
Điểm nổi bật: | Xử lý nước mô-đun EDI,Mô-đun electrodeionization,Đơn vị xử lý nước |

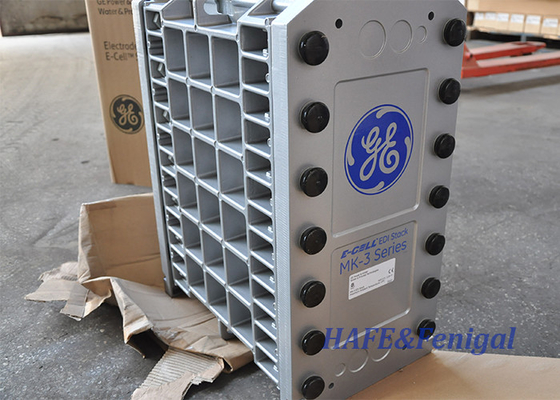

VEOLIA E-Cell-3X 5000L EDI Stack Continuous Electrodeionization EDI Module cho nước cực tinh khiết và tinh khiết cao
Trong nhiều năm, các nhà khai thác các hệ thống sản xuất nước tinh khiết đã cố gắng tìm ra một công nghệ để thay thế trao đổi ion hỗn hợp để loại bỏ khoáng chất cuối cùng.Chi phí hoạt động cũng như sự phức tạp và rủi ro liên quan đến tái tạo axit và gây bệnh là sự thất vọng cho các nhà khai thác này. EDI đã được thiết lập như là giải pháp thay thế sáng tạo bằng cách giảm chi phí hoạt động, cải thiện hồ sơ rủi ro môi trường, sức khỏe và an toàn của trang web,và sản xuất một nguồn cung cấp liên tục và ổn định của nước tinh khiết và siêu tinh khiết.
Sản xuất nước tinh khiết đã phát triển từ xử lý trước thông thường với nhiều giai đoạn trao đổi ion trong quá trình khử khoáng ban đầu và cuối cùng đến các hoạt động dựa trên màng sau, bao gồm EDI,mà bây giờ được coi là thực tiễn tốt nhất bởi nhiều khách hàng trên toàn thế giới.
EDI sử dụng cả nhựa trao đổi ion truyền thống và màng trao đổi ion để loại bỏ các chất gây ô nhiễm, bao gồm cả những chất không tích điện hoặc tích điện nhẹ trong nước cung cấp như silica và boron.Ưu điểm lớn nhất nằm ở thực tế là công nghệ EDI sử dụng dòng điện liên tục để đẩy các chất gây ô nhiễm ra khỏi nước cung cấp và thông qua màng trao đổi ion vào các kênh tập trungDòng chảy liên tục cũng chia nước thành ion hydro và hydroxyl hoạt động như các chất tái tạo liên tục để các chất gây ô nhiễm không tích tụ trên nhựa trao đổi ion.EDI có thể liên tục và dự đoán sản xuất nước tinh khiết cao và siêu tinh khiết với chất lượng bằng hoặc tốt hơn so với trao đổi ion giường hỗn hợp.
E-Cell*-3X được thiết kế để:
l Cung cấp nước siêu tinh khiết cho các ứng dụng công nghiệp bao gồm điện, bán dẫn và ngành công nghiệp chung.
l Sản xuất nước có chất lượng hỗn hợp trên cơ sở liên tục.
l Không yêu cầu chất gây cháy hoặc axit để tái tạo nhựa trao đổi ion trong ngăn xếp.
Tôi sẽ không bị rò rỉ, được đảm bảo.
l Loại bỏ tiêm nước muối và tái lưu thông tập trung, đơn giản hóa thiết kế hệ thống.
Mô tả và sử dụng
E-Cell-3X là các bộ sưu tập electrodeionization (EDI) sử dụng dòng điện để khử ion hóa và đánh bóng nước thông qua thẩm thấu ngược (RO).Nước sản phẩm cho E-Cell-3X ở mức UltraPure cần thiết trong các ứng dụng đòi hỏi ngày nay.
Các ứng dụng điển hình
L Máy vi điện tử
L Sản xuất điện (NOx, nguồn cung cấp nồi hơi)
L Công nghiệp chung
Đảm bảo chất lượng
I CE, UL & CSA đánh dấu
l Sản xuất tại một cơ sở ISO 9001:2000
E-Cell*-3X, từ 1 đến 12 đống
Tính năng hệ thống cơ sở
Các hệ thống ECell3X với 1 đến 12 ngăn xếp cho phạm vi dòng chảy 15 336 gpm (3,4 - 76,3 m3/h)
l Máy điều chỉnh tương thích với 400VAC & 50Hz hoặc 460VAC & 60Hz
l Kiểm tra dòng điện ngăn xếp riêng
l Máy truyền dòng chảy và áp suất, khả năng kết nối với hệ thống SCADA
Tùy chọn hệ thống
I Allen Bradley Micrologix PLC với Ethernet
n Bao gồm Veolia 6 Color QuickPanel View HMI
l NEMA 4 hộp đầu cuối - loại bỏ PLC & HMI và tất cả các dây dẫn kết thúc tại hộp đầu cuối
L Thiết bị chuẩn
n Burkert Paddlewheel cảm biến dòng chảy trên Dilute, tập trung, và Điện cực Outlet
n Máy truyền áp Burkert trên tất cả các luồng
n Burkert chất phân tích dẫn điện và cảm biến trên Dilute Outlet
L Thiết bị cao cấp
n Máy truyền luồng xoáy Rosemount trên Dilute và Concentrate Outlet
n Burkert Paddlewheel cảm biến dòng chảy trên điện cực Outlet
n Máy truyền áp Burkert trên tất cả các luồng
n Rosemount chất phân tích dẫn điện và cảm biến trên Dilute Outlet
L Ventil chuyển hướng đầu vào
Thiết bị chuẩn: Burkert
Đồ chơi: Rosemount
Bộ chuyển đổi ANSI sang DIN
Nhu cầu nước thức ăn | |
Tổng số anion có thể trao đổi | < 25,0 ppm |
(như CaCO3) (TEA) Bao gồm CO2 được tính bằng ECalc pH | 4 ¢ 11 |
Độ cứng | < 1,0 ppm (như CaCO3) |
Silica (Phản ứng) | < 1,0 ppm |
SDI (15 phút) | < 1 |
TOC | < 0,5 ppm |
Chlor tổng cộng | < 0,05 ppm |
Fe, Mn, H2S | < 0,01 ppm |
Các thông số hoạt động | |
Chất lượng sản phẩm (được pha loãng) | > 16 MOhm-cm |
Bảo hành sản phẩm silic Outlet | Giảm xuống < 5ppb |
Phục hồi | Tối đa 95% |
Nhiệt độ | 40 đến 104oF (4.4 đến 40oC) |
Áp suất thức ăn | 60 đến 100 psi (4,1 đến 6,9 bar) |
Giảm áp suất pha loãng | 20 đến 40 psi (1,4 đến 2,8 bar) |
Điện áp đầu vào | 460VAC 60Hz, 400VAC 50Hz |
Vật liệu xây dựng và xếp hạng | |
Khung hàn | Thép carbon sơn |
Bơm loãng | Sch. 80 PVC |
Các đường ống tập trung | Sch. 80 PVC |
Vòng vít | ANSI |
Máy chỉnh sửa | NEMA 4 |
Bảng điều khiển | NEMA 4 |
Năng lượng bảng điều khiển | 24VDC |
Hệ thống tiêu chuẩn tế bào 3X
Mô hình | ECell3X-2 | ECell3X-4 | ECell3X-8 | ECell3X-12 |
Số lượng đống | 1 - 2 | 3 - 4 | 5 - 8 | 10 - 12 |
Loại ngăn xếp | E-Cell-3X | E-Cell-3X | E-Cell-3X | E-Cell-3X |
Tỷ lệ lưu lượng: | ||||
Dòng sản phẩm danh nghĩa |
44 gpm 10 m3/h |
88 gpm 20 m3/h |
176 gpm 40 m3/h |
264 gpm 59.9 m3/h |
Phạm vi |
15 56 gpm 3.4 12.7 m3/h |
45 - 112 gpm 10.2 25,4 m3/h |
75 - 224 gpm 17.0 ️ 50,9 m3/h |
150 - 336 gpm 34.0 76,3 m3/h |
Dòng chảy đầu ra tập trung (Phụ thuộc vào Khôi phục & Dòng sản phẩm) 2 |
0.83 - 7.67 gpm 0.19 - 1,74 m3/h
|
2.50 - 15.34 gpm 0.57 - 3.48 m3/h
|
4.17 - 30.67 gpm 00,95 - 6,97 m3/h
|
8.34- 46.01 gpm 1.89 - 10,45 m3/h
|
Dòng chảy đầu ra điện cực (Tên danh)
|
0.70 gpm 0.16 m3/h
|
1.40 gpm 0.32 m3/h
|
2.80 gpm 0.64 m3/h
|
4.20 gpm 00,95 m3/h
|
Kích thước: | ||||
Các kích thước tổng thể (Bộ rộng x Chiều dài x Chiều cao) |
42 x 50 x 84 1.1m x 1.3m x 2.2m
|
46 x 75 x 84 1.1m x 1.9m x 2.2m
|
64 x 103 x 90 1.7m x 2.6m x 2.3m
|
64 x 130 x 90 1.7m x 3.3m x 2.3m
|
Đường ống dẫn | 2.0 | 2.5 | 4 |
4
|
Đường ống dẫn sản phẩm | 1.5 | 2.5 | 3 | 4 |
Rửa ống thoát nước | 1.5 | 2.5 | 3 | 4 |
Các đường ống thoát tập trung | 0.75 | 1.0 | 1.5 | 1.5 |
Tất cả các kích thước đường ống được cung cấp cho tốc độ dòng chảy danh nghĩa ở mức phục hồi 90%. | ||||
Trọng lượng vận chuyển (khoảng) | 2050 lb / 925 kg | 3075 lb / 1400 kg | 5250 lb / 2400 kg |
6190 lb / 3125 kg
|
Điện:
|
||||
Điện lượng tối đa @ 400VDC | 10.4 Amps | 20.8 Amps | 41.6 Amps | 62.4 Amps |
Yêu cầu kết nối | 13 kVA | 21 kVA | 36 kVA | 52 kVA |
1Hiệu suất, tốc độ dòng chảy cho mỗi ngăn xếp, phục hồi và tiêu thụ năng lượng đều phụ thuộc vào chất lượng nước vào và nhiệt độ.
Dự án phải được hoàn thành để thiết kế hệ thống đúng đắn & cho bất kỳ đảm bảo hiệu suất được cung cấp.
2Tập trung dòng chảy ra ngoài ở mức phục hồi tối đa 95% và dòng chảy sản phẩm tối thiểu là 15gpm / chồng đến 87% thu hồi và dòng chảy sản phẩm tối đa là
28gpm/đống.
