| Mô hình: |
Tiêu chuẩn E-CELL-3X |
Tốc độ lưu lượng nước: |
5m3/h |
| Phạm vi dòng chảy nước: |
2.27-6.36m3/h |
Trọng lượng vận chuyển: |
150kg |
| Áp suất nước vào |
4.8-6.9bar (70-100psi) |
Giảm áp suất ở dòng chảy tiêu chuẩn |
1.4-2.4bar (20-35psi) |
| Kích thước (W × H × D) |
30cm × 61cm × 48cm(12×24×19) |
Silicon (SiO2) lên t |
99% |
E-CELL-3X Industrial Electrodeionization (EDI) Module
SUEZ Thiết bị chuẩn bị nước tinh khiết cao EDI Module E-CELL-3X là một mô-đun điện đion hóa (EDI) sử dụng dòng điện để khử ion hóa và đánh bóng nước thẩm thấu ngược.Nước được sản xuất bởi E-CELL-3X là nước cực sạch, phù hợp với các ngành công nghiệp đòi hỏi khắt khe nhất với các yêu cầu về chất lượng nước ngày nay.Mô-đun EDI GE E-CELL-3X của Mỹ áp dụng công nghệ mô-đun và có thể thích nghi với các yêu cầu xử lý nước khác nhau bằng cách phù hợp với số lượng mô-đun khác nhauBây giờ, công nghệ mô-đun này đã trở thành một tiêu chuẩn kỹ thuật. Nó cung cấp một sự đảm bảo mạnh mẽ cho việc sản xuất nước tinh khiết cao trong các ngành công nghiệp như sản xuất điện, vi điện tử,hóa chất mịn, và dược phẩm.
Mô tả và sử dụng

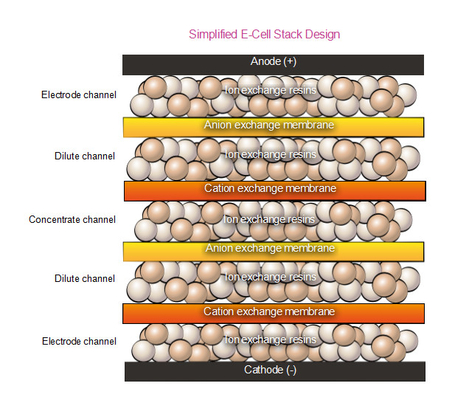

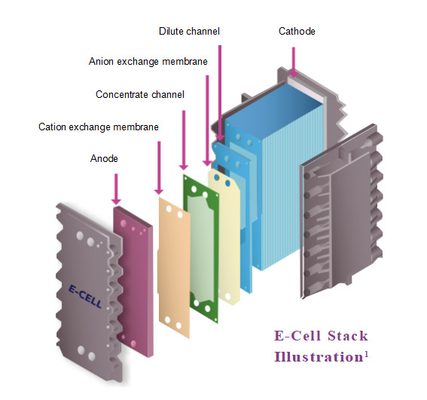

EDI kết hợp nhựa trao đổi ion truyền thống và công nghệ phân điện hữu cơ để loại bỏ các ion gây ô nhiễm trong nước. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberĐồng thời, dòng điện liên tục có thể ion hóa các phân tử nước thành ion hydro và ion hydroxide và liên tục tái tạo nhựa.EDI có thể sản xuất nước tinh khiết cao liên tục và dự đoán.
Tiêu chuẩn chất lượng
Được đánh dấu bằng CE, UL và CSA; được sản xuất trong một cơ sở được chứng nhận ISO 9001: 2000.
Tính năng hiệu suất của mô-đun EDI E-CELL-3X
• Chống: lớn hơn 16 MΩ.cm
• Natri: dưới 3 ppb
• Loại bỏ silic (SiO2): tối đa 99% hoặc hàm lượng nước thải dưới 5 ppb
• Loại bỏ boron: hơn 95%
• Khả năng phục hồi: lên đến 95%
• Dòng chảy tập trung: ngược lại với dòng chảy nước
• Điện áp: 0 - 300 VDC
• Độ mạnh của dòng: 0 - 5.2 ADC
• Áp suất đầu vào: 4,8 - 6,9 bar 70 - 100 psi
• Giảm áp suất ở dòng chảy tiêu chuẩn: 1,4 - 2,4 bar 20 - 35 psi

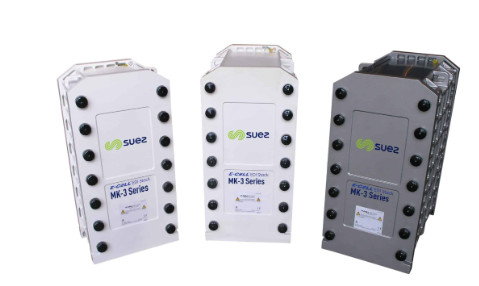

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Các kịch bản ứng dụng điển hình
Nước sản phẩm từ E-Cell-3X có thể được sử dụng một cách đáng tin cậy để đáp ứng các ứng dụng nước siêu tinh khiết đòi hỏi nhất ngày nay, bao gồm nhưng không giới hạn ở:
- Nước siêu tinh khiết để rửa các chip bán dẫn, tấm pin mặt trời và các thiết bị vi điện tử khác.
- Nước cung cấp phi khoáng chất cho các nồi hơi áp suất cao trong các nhà máy điện và các khu công nghiệp nặng khác.
- Nước siêu tinh khiết để tạo ra hydro xanh trong máy điện phân.
Để dễ dàng thiết kế và tăng sự tự tin trong ứng dụng EDI của bạn, chúng tôi cung cấp dự đoán và đảm bảo hiệu suất E-Cell, mà bạn có thể có được thông qua phần mềm Winflows * hoặc liên hệ với chúng tôi.
Đảm bảo chất lượng
- CE, RoHS, CSA & EAC đánh dấu
-Sản xuất tại một cơ sở ISO 9001 và ISO 14001
- Được chứng nhận bởi UKCA
- E-Cell-3X Stacks được chứng nhận Halal bởi Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo của Mỹ (IFANCA®)
| E-Cell-3X Đồ đống Thông số kỹ thuật |
| Đặt tên Dòng chảy |
5.0 m3/h (22 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
2.3 ¢ 6.4 m3/h (10 ¢28 gpm) |
| Hàng hải Trọng lượng |
165 kg (364 Lbs) |
|
Kích thước
(chiều rộng x chiều cao x độ sâu)
|
30 cm x 61 cm x 72cm 12 x 24 x 29 |
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 16 Mày...cm |
| Sodium |
≤ 3ppb |
| Silica (SiO2) |
Như thấp như 5ppb |
| Boron |
Như thấp là 0.08 ppb |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Boron |
Lên lên. đến 96% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 97% |
| Điện áp |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 65 ppm
|
| Tương đương dẫn điện |
≤ 112μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Tổng độ cứng (như CaCO)3)Lưu ý 6 |
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có có thể phát hiện |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có có thể phát hiện |
| Màu sắc Lưu ý 10 |
≤ 5APHA |
Ghi chú:
1. Hiệu suất thực tế có thể khác nhau dựa trên điều kiện trang web.Bảo đảm hiệu suất natri và silica được cung cấp trong điều kiện thiết kếHãy liên hệ với chúng tôi về boron hoặc các bảo đảm khác.
2Áp suất đầu vào được xác định bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, lựa chọn hoạt động ngược hoặc đồng dòng và giảm áp suất ngăn xếp.
3. Ở dòng chảy danh nghĩa và 25 ° C. Xem phần mềm dự đoán dòng chảy để xác minh điều kiện thiết kế.
4Xem phần mềm dự đoán dòng chảy và hướng dẫn hoạt động E-Cell Stack để xác minh các thông số kỹ thuật nước vào các điều kiện thiết kế.
5. TEA (ppm dưới dạng CaCO3) - Tổng các anion có thể trao đổi, điều này đại diện cho nồng độ của tất cả các anion trong nước cung cấp, bao gồm những đóng góp từ OH-, CO2 và SiO2.Các dòng chảy gió phải được sử dụng để xác nhận rằng nước cung cấp TEA có thể chấp nhận được trong các điều kiện hoạt động ứng dụng nhất địnhCác giá trị theo bảng được đưa ra ở dòng chảy tối thiểu và nhiệt độ tối đa.
6. Giới hạn độ cứng nước vào 1,0 ppm dưới dạng CaCO3 chỉ dành cho hoạt động ngược dòng tiêu chuẩn. Trong hoạt động đồng dòng, độ cứng nước vào được cho phép được giảm xuống còn 0,1 ppm dưới dạng CaCO3.
7. Ở tốc độ vượt quá dòng chảy danh nghĩa, giới hạn silica được cho phép được giảm xuống. Khi độ cứng nước cung cấp vượt quá 0,5 ppm dưới dạng CaCO3, giới hạn silica được cho phép được giảm xuống còn 0,5 ppm.
8Khi có yêu cầu bảo đảm silica hoặc yêu cầu bảo đảm kháng cự trên 10 MOhm-cm, nồng độ boron vào giới hạn ở 0,3 ppm như B vì nồng độ boron cao hơn có thể ảnh hưởng đến hiệu suất..Nếu không có các yêu cầu này, giới hạn là 1,0 ppm boron.
9. Reverse Osmosis (RO) hoặc nước cung cấp tương đương: RO cung cấp nước cung cấp cho EDI về cơ bản không có hạt, vật liệu luồng,và chất hữu cơ trọng lượng phân tử cao có thể gây ô nhiễm môi trường trao đổi ionBởi vì ngăn xếp EDI chứa các giường đóng gói các phương tiện trao đổi ion không thể được rửa ngược / chất lỏng để loại bỏ các hạt, chất lượng của RO permeate cần phải được xác định.Hệ thống với một hệ thống mở giữa hệ thống RO (hoặc nguồn khác) và E-Cell (e). ví dụ, bể lưu trữ, decarbonator) phải có bộ lọc được lắp đặt ngay trước E-Cell để bảo vệ E-Cell khỏi ô nhiễm bởi vật chất hạt.Một bộ lọc tuyệt đối 5μm hoặc bộ lọc danh nghĩa 1μm là chấp nhận được.
APHA - Tiêu chuẩn / thang màu được đặt tên theo Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
