MK-7 được thiết kế để:
• Cung cấp nước siêu tinh khiết cho các ứng dụng công nghiệp bao gồm điện và công nghiệp chung.
• Sản xuất nước chất lượng hỗn hợp liên tục.
• Không yêu cầu chất gây cháy hoặc axit để tái tạo nhựa trao đổi ion trong ngăn xếp.
• Không bị rò rỉ, được đảm bảo.
• Loại bỏ tiêm nước muối và tái lưu thông tập trung, đơn giản hóa thiết kế hệ thống.
Mô tả và sử dụng

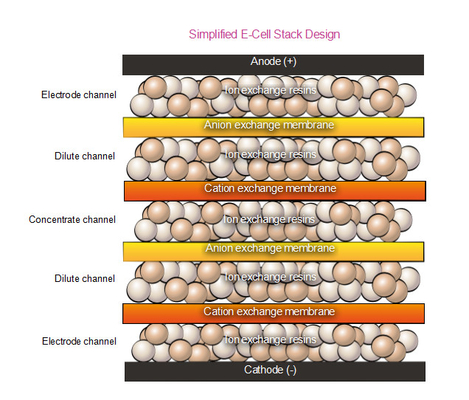

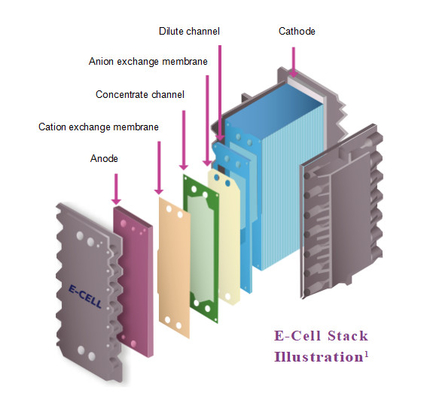

MK-7 là các bộ đệm electrodeionization (EDI) dòng chảy cao sử dụng dòng điện để khử ion hóa và đánh bóng nước thông qua thẩm thấu ngược (RO).Nước sản phẩm MK-7 ở mức độ siêu tinh khiết cần thiết trong các ứng dụng đòi hỏi nhất ngày nay.
Các ứng dụng điển hình
• Sản xuất điện
• Công nghiệp chung
Các thông số kỹ thuật
| Nhà sản xuất |
Suez |
| Dòng |
E-Cell |
| Số mẫu |
MK-7 |
| Số phần |
MK-7 |
| Ứng dụng |
Hiệu suất điển hình
Chống: > 16 MOhm-cm
Natri: < 3 ppb
Loại bỏ silic (SiO2): Tối đa 99% hoặc < 5 ppb
Loại bỏ boron: > 95%
Các thông số hoạt động
Khả năng phục hồi: Tối đa 97%
Dòng chảy tập trung (so với Dòng chảy sản phẩm): Phản dòng, độ cứng > 0,10 ppm như CaCO3 Dòng chảy đồng, độ cứng ≤ 0,10 ppm như CaCO3
Điện áp: 0 300 VDC
Amperage: 0 5.2 ADC
Áp suất đầu vào: 3,1 ∼ 6,9 bar 45 ∼ 100 psi
Giảm áp suất: 1,4 ≈ 2,8 bar 20 ≈ 40 psi |
| Mô tả |
Dòng chảy danh nghĩa: 26 gpm (6,0 m3/h)
Phạm vi dòng chảy: 18 34 gpm (4,2 7,8 m3/h)
Dòng chảy tối đa: 34 gpm |
| Trọng lượng vận chuyển |
300 lbs (137 kg) |
| Tổng chiều dài |
26" (66 cm) |
| Chiều rộng tổng thể |
12" (30 cm) |
| Chiều cao tổng thể |
24" (61 cm) |

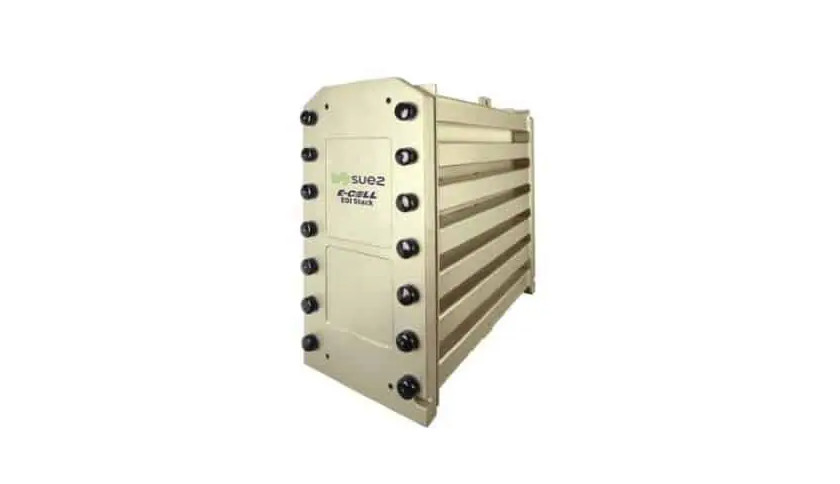

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm: MK-7 EDI Stack).
Các ứng dụng điển hình
Nước sản phẩm từ E-Cell MK-7 có thể được tin cậy để đáp ứng các ứng dụng nước siêu tinh khiết đòi hỏi nhất ngày nay, chẳng hạn như:
- Nước cung cấp nồi hơi phi khoáng chất cho nồi hơi áp suất cao trong nhà máy điện và các khu công nghiệp nặng khác.
- Nước siêu tinh khiết để rửa các tấm pin mặt trời và các thiết bị vi điện tử khác.
- Nước siêu tinh khiết để tạo ra hydro xanh.
Đảm bảo chất lượng
- Được đánh dấu với CE, RoHS, CSA, và EAC.
- Sản xuất trong một cơ sở ISO 9001 và ISO 14001.
- Được chứng nhận bởi UKCA.
- E-Cell MK-7 Stacks được chứng nhận Halal bởi Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo của Mỹ (IFANCA®).
| E-Cell MK-7 Đồ đốngThông số kỹ thuật |
| Đặt tên Dòng chảy |
7.0 m3/h (31 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
4.2 7.8 m3/h (18 ️ 34 gpm) |
| Hàng hải Trọng lượng |
165 kg (364 Lbs) |
|
Kích thước
(chiều rộng x chiều cao x độ sâu)
|
30 cm x 61 cm x 74 cm
12 x 24 x 30
|
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 16 Mày...cm |
| Sodium |
≤ 3ppb |
| Silica (SiO2) |
Như thấp như 5 ppb |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 97% |
| Điện áp |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
2.4 ¢3.4 bar (35 ¢50 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 36 ppm
|
| Khả năng dẫn điện Tương đương |
≤ 62μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Độ cứng tổng thể
(như CaCO3)Lưu ý 6
|
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có có thể phát hiện |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có có thể phát hiện |
| Màu sắc Lưu ý 10 |
≤ 5APHA |
Ghi chú:
1. Hiệu suất thực tế có thể thay đổi tùy thuộc vào điều kiện của trang web. phần mềm dự đoán tham chiếu Winflows để xác minh chất lượng nước sản phẩm dự kiến cũng như độ kháng, natri,và bảo đảm hiệu suất silica được cung cấp cho các điều kiện thiết kếĐể có được boron hoặc các đảm bảo khác, hãy liên hệ Veolia.
2Áp suất đầu vào được xác định bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, sự lựa chọn hoạt động ngược hoặc đồng dòng và giảm áp suất ngăn xếp.
3. Ở dòng chảy danh nghĩa và 25 ° C. Phần mềm dự đoán Winflows tham chiếu để xác minh các điều kiện thiết kế.
4Đề cập đến phần mềm dự đoán Winflows và Sổ tay chủ E-Cell Stack để xác minh các thông số kỹ thuật nước cho các điều kiện thiết kế.
5. TEA (ppm là CaCO3) - Tổng anion có thể trao đổi, đây đại diện cho nồng độ của tất cả các anion có trong nước thức ăn bao gồm các đóng góp từ OH-, CO2 và SiO2.Các dòng chảy gió phải được sử dụng để xác nhận nước thức ăn TEA được chấp nhận trong các ứng dụng cụ thể điều kiện hoạt độngGiá trị bảng là ở mức lưu lượng tối thiểu và nhiệt độ tối đa.
6. 1,0 ppm như là CaCO3 giới hạn độ cứng nước vào áp dụng cho hoạt động ngược dòng tiêu chuẩn chỉ. độ cứng nước vào được cho phép giảm xuống còn 0,1 ppm như là CaCO3 trong hoạt động đồng dòng.
7Giới hạn silic được cho phép giảm trên dòng chảy 5 m3/h Giới hạn silic được cho phép giảm xuống còn 0,5 ppm với độ cứng nước vào trên 0,5 ppm như CaCO3.
8Mức boron trong thức ăn được giới hạn ở 0,3 ppm như B bất cứ khi nào có yêu cầu đảm bảo silic hoặc yêu cầu đảm bảo kháng cự trên 10 MOhm-cm,vì nồng độ bor cao hơn có thể ảnh hưởng đến hiệu suấtNếu không có các yêu cầu này giới hạn là 1.0 ppm boron.
9. Phương pháp thẩm thấu ngược (RO) hoặc nước cho ăn tương đương: RO cung cấp nước cho ăn EDI hầu như không có hạt, vật liệu luồng và các chất hữu cơ khối lượng phân tử cao,có thể bẩn môi trường trao đổi ionChất lượng thâm nhập RO được chỉ định vì các ngăn xếp EDI chứa các giường đóng gói môi trường trao đổi ion không thể được rửa ngược / chất lỏng để loại bỏ các hạt.Hệ thống với một hệ thống mở giữa một hệ thống RO (hoặc nguồn khác) và E-Cell (ex. bể, decarbonator) phải được trang bị bộ lọc ngay trước E-Cell, để bảo vệ E-Cell khỏi ô nhiễm bằng hạt.một bộ lọc tuyệt đối 5 μm hoặc 1 μm danh nghĩa sẽ được chấp nhận.
10. APHA - tiêu chuẩn màu / thang màu được đặt tên cho Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM D1209.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
