MK3pharmHT - Cell EDI
Mô-đun MK-3pharmHT là một tế bào EDI có khả năng tạo ra nước khử khoáng ở mức độ tinh khiết cực kỳ cao cho các ứng dụng dược phẩm.Các ion được loại bỏ thông qua nhựa trao đổi ion, được tái tạo liên tục bởi dòng điện. Do đó, không cần gián đoạn quy trình và hóa chất tái tạo để khôi phục chức năng của nó.
Ngoài ra, mô-đun có thể trải qua vệ sinh nhiệt (160 chu kỳ ở T < 85 oC - P < 2,1 bar).có thể tối ưu hóa chất lượng nước được sản xuất từ quan điểm vi sinh học.
Dữ liệu kỹ thuật:
| Áp suất thiết kế của E-cellTMmô-đun |
6.2 Bar |
| Áp suất làm việc |
3.1-6.2 Bar |
| Mất tải |
1.4-2.4 Bar |
| Nhiệt độ hoạt động |
4.4-40oC |
| Lớp niềng |
Tập đoàn thủy tinh Asahi (AGC) |
| Nhựa trao đổi ion |
Mitsubishi Chemical |
| Vật liệu anode |
Lưu ý:x/ TiO2su Ti |
| Vật liệu cathode |
thép không gỉ |
| Kích thước |
300 x 480 x h 610 mm |
| Trọng lượng |
92 kg |
| Liên kết |
TC (1" cho thức ăn - 3/4" cho tập trung) |
Hiệu suất:
| Tỷ lệ lưu lượng tối thiểu |
1.6 m3/h |
| Tốc độ lưu lượng tối đa |
4.6 m3/h |
| Dòng chảy bình thường |
4.1 m3/h |
| Phục hồi |
90-95% |
| Điện áp cung cấp |
300 VDC (tối đa) |
| Hiện tại |
0.5 - 5.2 A |
| Chất lượng nước sản xuất |
Chống > 10 MΩ-cm |
Nước được cung cấp phải đáp ứng các yêu cầu sau:
| Thành phần |
Đơn vị |
Nguồn cung cấp điện |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| Khả năng dẫn điện |
uS/cm |
< 43 |
| pH |
|
từ 5 đến 9 |
| Độ cứng |
ppm CaCO3 |
< 1 |
| Silica (phản ứng) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| Chlor tổng cộng |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 phút |
|
< 1.0 |
| Mờ nhạt |
NTU |
< 1.0 |
| Dầu và chất béo |
|
Không phát hiện được |
| Các chất oxy hóa |
|
Không phát hiện được |
| Màu sắc |
APHA |
< 5 |
* TEA đại diện cho tổng tải lượng anion, do đó bao gồm CO2
Trong mọi trường hợp, mô-đun phải được bảo vệ chống lại các thành phần có thể làm hỏng nhựa hoặc màng.
Lưu ý: Nguồn cung cấp cho mô-đun phải là nước thông qua đảo chiều hoặc nước có các đặc điểm tương đương.Các thông số được chỉ ra ở trên phải được coi là các giá trị tối đa cho mỗi chất gây ô nhiễm riêng lẻ, và chất lượng của nước tiếp nhận tương thích với một ứng dụng cụ thể phải được xác định trên cơ sở từng trường hợp.

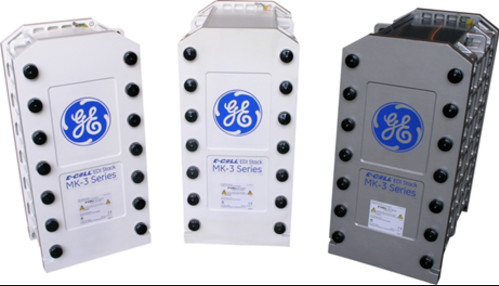

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Các ứng dụng điển hình
E-Cell MK-3PharmHT Stack sản xuất nước cực sạch vượt qua các tiêu chuẩn chất lượng được thiết lập bởi USP, EP và các sách dược phẩm khác trong một loạt các ứng dụng.
* Sản xuất nước để tiêm.
* Cung cấp nước tinh khiết cấp dược phẩm.
* Phục vụ như một nguồn cho các hệ thống nước tinh khiết cấp phòng thí nghiệm.
Để đơn giản hóa quá trình thiết kế và tăng thêm sự tin tưởng vào ứng dụng EDI của bạn,Veolia cung cấp dự báo hiệu suất và bảo đảm cho E-Cell MK-3PharmHT thông qua phần mềm Winflows * hoặc qua liên hệ trực tiếp.
Đảm bảo chất lượng
E-Cell MK-3PharmHT Stack đảm bảo chất lượng đặc biệt với nhiều chứng nhận và tuân thủ:
* Nhãn CE, RoHS, CSA và EAC để đảm bảo an toàn và tuân thủ môi trường.
* Tất cả các vật liệu tiếp xúc với chất lỏng được xử lý bởi ngăn xếp tuân thủ các quy định của FDA, đảm bảo an toàn cho các ứng dụng dược phẩm và công nghệ sinh học.
* Chứng chỉ UKCA về sự phù hợp với các tiêu chuẩn Anh.
* Được sản xuất trong một cơ sở ISO 9001 và ISO 14001, đảm bảo quy trình sản xuất chất lượng cao và tính bền vững về môi trường.
* Chứng nhận Halal của Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo Mỹ (IFANCA®), đảm bảo tuân thủ luật chế độ ăn uống Hồi giáo.
Những sự đảm bảo này cung cấp sự yên tâm trong việc áp dụng E-Cell MK-3PharmHT Stack cho nhu cầu nước siêu tinh khiết của bạn.
| MK-3PharmHT Đồ đống Thông số kỹ thuật |
| Đặt tên Dòng chảy |
3.4 m3/h (15 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
1.655.4 m3/h (7.0 ¢23.8 gpm) |
| Hàng hải Trọng lượng |
100 kg (220 Lbs) |
|
Kích thước
(chiều rộng x chiều cao x độ sâu)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22
|
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 10 Mày...cm |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 96% |
| Điện áp |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
1.4 ¢2.8 bar |
20 ¢40 psi |
| Khử trùng nước nóng Chu kỳ |
160 |
| Tối đa Tẩy rửaNhiệt độ |
85oC (185oF) |
| Tối đa Áp suất cống lọc |
2.1 bar (30 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 63.6ppm
|
| Khả năng dẫn điện Tương đương |
≤ 109μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Tổng độ cứng (như CaCO)3)Lưu ý 6 |
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có có thể phát hiện |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có có thể phát hiện |
| Màu sắc Lưu ý 10 |
≤ 5APHA |
Lưu ý về vận hành và sử dụng E-Cell MK-3PharmHT Stack:
1.Sự thay đổi hiệu suất:Sử dụng phần mềm dự đoán Winflows để đánh giá chất lượng nước dự kiến, kháng, natri,và bảo đảm hiệu suất silica phù hợp với các điều kiện thiết kế của bạnĐối với boron hoặc bảo đảm bổ sung, vui lòng liên hệ Veolia.
2.Xác định áp suất đầu vào:Áp suất đầu vào bị ảnh hưởng bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, sự lựa chọn hoạt động ngược hoặc đồng dòng,và áp suất giảm trên các ngăn xếp.
3.Điều kiện danh nghĩa:Tất cả các thông số kỹ thuật được đưa ra ở tốc độ dòng chảy danh nghĩa và 25 °C. Xem phần mềm dự đoán Winflows để xác minh thiết kế cụ thể.
4.Thông số kỹ thuật nước thức ăn:Kiểm tra các thông số kỹ thuật nước cung cấp cho các điều kiện thiết kế của bạn bằng cách sử dụng phần mềm chiếu Winflows và Sổ E-Cell Owner's Manual.
5.TEA (Total Exchangeable Anion):TEA đại diện cho nồng độ tập thể của tất cả các anion có mặt trong nước thức ăn, bao gồm các đóng góp từ OH-, CO2 và SiO2.Nó là điều cần thiết để sử dụng Winflows để đảm bảo nước thức ăn TEA là chấp nhận được trong điều kiện hoạt động cụ thể của ứng dụngGiá trị được cung cấp ở mức lưu lượng tối thiểu và nhiệt độ tối đa.
6.Giới hạn độ cứng nước thức ăn:Mức giới hạn độ cứng của nước cung cấp CaCO3 là 1,0 ppm áp dụng đặc biệt cho hoạt động dòng chảy ngược tiêu chuẩn.1 ppm như CaCO3.
7.Xem xét giới hạn silic:Giới hạn silica được cho phép giảm khi dòng chảy vượt quá giá trị danh nghĩa. Ngoài ra, nếu độ cứng nước cung cấp vượt quá 0,5 ppm dưới dạng CaCO3, giới hạn silica được cho phép giảm xuống còn 0,5 ppm.
8.Nồng độ thức ăn Boron:Mức boron trong thức ăn không được vượt quá 0,3 ppm như B bất cứ khi nào có yêu cầu bảo đảm silica hoặc yêu cầu bảo đảm điện trở trên 10 MOhm-cm.Nồng độ boron cao hơn có thể ảnh hưởng đến hiệu suấtNếu không có các yêu cầu này, giới hạn là 1,0 ppm boron.
9.Phương pháp thẩm thấu ngược hoặc nước thức ăn tương đương:RO được khuyến cáo vì nó cung cấp nước cấp EDI phần lớn không chứa các hạt, vật liệu luồng và các chất hữu cơ khối lượng phân tử cao có thể gây ô nhiễm môi trường trao đổi ion.Điều này là rất quan trọng vì đống EDI không thể được rửa ngược / chất lỏng để loại bỏ các hạtCác hệ thống với cấu hình mở giữa RO (hoặc một nguồn khác) và E-Cell phải bao gồm bộ lọc phía trên của E-Cell để bảo vệ chống lại ô nhiễm hạt.một bộ lọc tuyệt đối 5 μm hoặc danh nghĩa 1 μm là phù hợp.
10.Tiêu chuẩn màu sắc APHA:APHA đề cập đến tiêu chuẩn màu / thang màu được đặt tên cho Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM D1209.
Vui lòng tham khảo phần mềm chiếu Winflows và tài liệu có liên quan khác để biết thông tin chi tiết và cụ thể về hoạt động và bảo trì E-Cell MK-3PharmHT Stack.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
