E-Cell MK-3MiniHT là bộ đống electrodeionization (EDI) phòng thí nghiệm và dược phẩm duy nhất được thiết kế để:
• Cung cấp nước cực sạch cho các ứng dụng dược phẩm.
• Có nước nóng có thể khử trùng đến 185 ° F (85 ° C) trong 160 chu kỳ.
• Hoạt động mà không có tái lưu thông tập trung và không tiêm nước muối.
• Không yêu cầu thắt cuộn.
• Không bị rò rỉ, được đảm bảo.
• Hoạt động với điện năng thấp, < 150VDC.
Mô tả và sử dụng:
E-Cell MK-3MiniHT là bộ đống EDI có thể được vệ sinh bằng nước nóng sử dụng dòng điện để khử ion hóa và đánh bóng nước thông qua thẩm thấu ngược (RO).Nước sản phẩm cho MK-3MiniHT vượt quá mức chất lượng USP yêu cầu trong các ứng dụng dược phẩm ngày nay.
Ứng dụng điển hình:
• Dược phẩm
• Phòng thí nghiệm
Các thông số kỹ thuật
|
Nhà sản xuất
|
Suez
|
|
Dòng
|
E-Cell
|
|
Số mẫu
|
MK-3MiniHT
|
|
Số phần
|
3044124
|
|
Ứng dụng
|
Hiệu suất điển hình - Chất lượng sản phẩm -
Kháng thấm: > 10 MOhm-cm
TOC: < 500 ppb
Chế độ vệ sinh nước nóng - Số chu kỳ vệ sinh 1 giờ: 160 chu kỳ
Nhiệt độ vệ sinh: 176 đến 185oF / 80 đến 85oC
Max. áp suất vào vệ sinh: 2,1 bar 30 psi
Các thông số hoạt động
Khả năng phục hồi: Tối đa 92%
Dòng tập trung: Đổi dòng - Tiêu chuẩn, Đồng dòng < 0,1ppm (như CaCO3) độ cứng nguồn cấp
Điện áp: 0 đến 150 VDC
Amperage: 0 đến 5,2 ADC
Áp suất đầu vào (đối với dòng điện) - 60 đến 90 psi (4,1 đến 6,2 bar)
(Đồng dòng) - 45 đến 90 psi (3,1 đến 6,2 bar)
Giảm áp suất ở dòng chảy danh nghĩa: 20 đến 35 psi (1,4 đến 2,4 bar)
Các thông số kỹ thuật nước cung cấp tối đa:
Nước cung cấp - Tổng các anion có thể trao đổi (TEA dưới dạng CaCO3): < 25 mg/l < 25 ppm
Nước cung cấp Conductivity, NaHCO3 tương đương < 43 μS/cm < 43 μS/cm
Nhiệt độ: 4,4 đến 40oC
Tổng độ cứng (như CaCO3): < 1,0 mg/l < 1,0 ppm
Silica (SiO2): < 1,0 mg/l < 1,0 ppm
Tổng carbon hữu cơ, TOC như C: < 0,5 mg/l < 0,5 ppm
Tổng Chlor: < 0,05 mg/l < 0,05 ppm
|
|
Mô tả
|
Dòng chảy danh nghĩa: 5 gpm (1,14 m3/h)
Phạm vi dòng chảy: 2,2 6.7 gpm (0,5 1.52 m3/h)
|
|
Trọng lượng vận chuyển
|
107 lbs (49 kg)
|
|
Tổng chiều dài
|
11" (28 cm)
|
|
Chiều rộng tổng thể
|
12" (30 cm)
|
|
Chiều cao tổng thể
|
24" (61 cm)
|

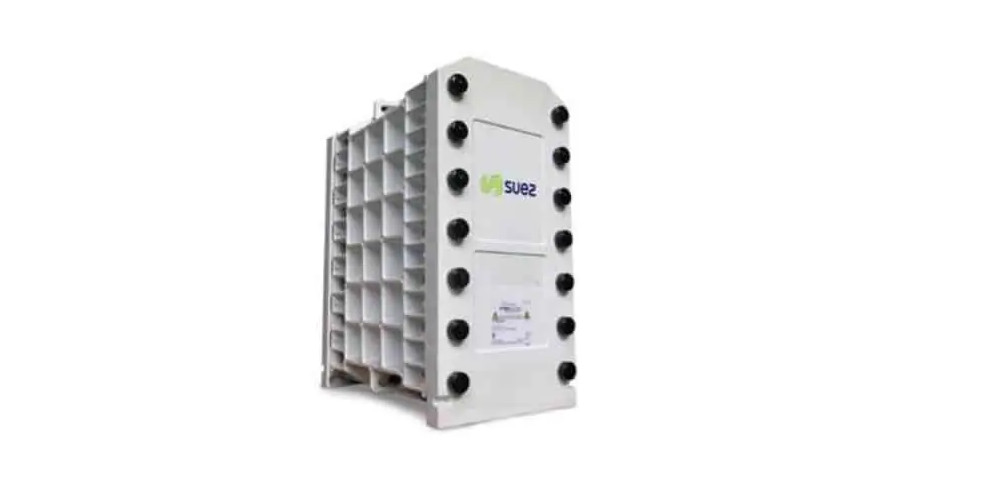

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Nước sản phẩm của E-Cell MK-3MiniHT là lý tưởng cho các ứng dụng công nghiệp quy mô nhỏ, nơi nó vượt quá các tiêu chuẩn chất lượng được yêu cầu bởi USP, EP và các sách dược phẩm khác.Nó đáng tin cậy để sử dụng trong các ứng dụng khác nhau như nước tiêm, nước tinh khiết dược phẩm, và hệ thống nước tinh khiết trong phòng thí nghiệm Để tạo điều kiện cho quá trình thiết kế và tăng thêm sự tin tưởng vào ứng dụng EDI của bạn,Veolia cung cấp dự báo hiệu suất và đảm bảo cho E-Cell thông qua phần mềm Winflows * hoặc qua liên hệ trực tiếpĐiều này đảm bảo rằng bạn có thể tự tin tích hợp E-Cell MK-3MiniHT vào nhu cầu lọc nước của bạn với sự dễ dàng và chính xác.
Đảm bảo chất lượng cho E-Cell MK-3MiniHT Stack là nghiêm ngặt, tuân thủ nhiều tiêu chuẩn và chứng nhận quốc tế.đảm bảo tuân thủ các quy định về an toàn và môi trường khác nhauTất cả các vật liệu tiếp xúc trực tiếp với chất lỏng được xử lý bởi E-Cell MK-3MiniHT đáp ứng các yêu cầu của FDA, đảm bảo an toàn cấp thực phẩm.nó được chứng nhận với UKCA, phản ánh sự phù hợp của nó với các tiêu chuẩn Anh.
Được sản xuất trong một cơ sở tuân thủ các tiêu chuẩn ISO 9001 (quản lý chất lượng) và ISO 14001 (quản lý môi trường),E-Cell MK-3MiniHT Stack tiếp tục chứng minh cam kết xuất sắc về chất lượng sản phẩm và tính bền vững môi trườngHơn nữa, đống đã được chứng nhận Halal bởi Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo của Mỹ (IFANCA®),xác nhận sự phù hợp của nó để sử dụng trong các ứng dụng phục vụ các hạn chế chế độ ăn uống HalalBộ biện pháp đảm bảo chất lượng toàn diện này đảm bảo rằng E-Cell MK-3MiniHT Stack đáp ứng các tiêu chuẩn cao nhất về an toàn, chất lượng và độ tin cậy.
|
MK-3MiniHT Đồ đống Thông số kỹ thuật
|
|
Đặt tên Dòng chảy
|
1.14 m3/h (5.0 gpm)
|
|
Dòng chảy Tỷ lệ Phạm vi
|
0.5 ¢1.6 m3/h (2.2 ∙ 7.0 gpm)
|
|
Hàng hải Trọng lượng
|
57 kg (126 Lbs)
|
|
Kích thước
(chiều rộng x chiều cao x độ sâu)
|
30 cm x 61 cm x 29 cm
12 x 24 x 12
|
|
Sản phẩm Nước Chất lượngLưu ý 1
|
|
Bảo lãnh Có sẵn
|
|
Kháng chất
|
≥ 10 (Dược phẩm) hoặc
≥ 16 MOhm-cm (Công nghiệp)
|
|
Sodium
|
≤ 3 ppb (công nghiệp)
|
|
Silica (SiO2)
|
Như thấp như 5 ppb(công nghiệp)
|
|
Thông thường Việc loại bỏ Hiệu quả
|
|
Sodium
|
≥ 990,9% loại bỏ
|
|
Silica (SiO2)
|
Lên lên. đến 99% loại bỏ
|
|
Hoạt độngCác thông số
|
|
Phục hồi
|
Lên lên. đến 93%
|
|
Điện áp
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Cổng vào Áp lực Lưu ý 2
|
≤ 6.9 bar (100 (psi)
|
|
Áp lực Bỏ xuống Lưu ý 3
|
1.4 ¢2.8 bar (20 ¢40 (psi)
|
|
Khử trùng nước nóng Chu kỳ
|
160
|
|
Tối đa Tẩy rửaNhiệt độ
|
85oC (185oF)
|
|
Tối đa Áp suất cống lọc
|
2.1 bar (30 (psi)
|
|
Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4
|
|
Tổng số anion có thể trao đổi
(TEA như CaCO3)Lưu ý 5
|
≤ 68.2ppm
|
|
Khả năng dẫn điện Tương đương
|
≤ 117μS/cm
|
|
Nhiệt độ
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Tổng độ cứng (như CaCO)3)Lưu ý 6
|
≤ 1.0ppm
|
|
Silica (SiO)2)Lưu ý 7
|
≤ 1.0ppm
|
|
Tổng số Thực phẩm hữu cơ Carbon (TOC là C)
|
≤ 0.5ppm
|
|
Tổng sốChlorine
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Boron Lưu ý 8
|
≤ 1.0ppm
|
|
pH
|
4 đến11
|
|
Dầu &Mỡ
|
Không có có thể phát hiện
|
|
Các hạt Lưu ý 9
|
ROthâm nhập
|
|
Ôxy hóa Các đại lý
|
Không có có thể phát hiện
|
|
Màu sắc Lưu ý 10
|
≤ 5APHA
|
Ghi chú về E-Cell MK-3MiniHT Stack:
1Điều kiện thực tế của trang web có thể ảnh hưởng đến hiệu suất của hệ thống.và bảo đảm hiệu suất silic trong các điều kiện thiết kế được chỉ địnhĐối với boron hoặc bất kỳ đảm bảo nào khác, vui lòng liên hệ với Veolia để biết thêm chi tiết.
2Áp suất vào được xác định bởi một số yếu tố, bao gồm các yêu cầu áp suất hạ lưu cho cả dòng sản phẩm và tập trung,lựa chọn chế độ hoạt động ngược dòng hoặc đồng dòng, và áp suất giảm trên đống.
3. Tỷ lệ dòng chảy danh nghĩa và nhiệt độ 25 °C là các điều kiện tham chiếu.
4Vui lòng tham khảo phần mềm dự đoán Winflows và Sổ tay của chủ E-Cell Stack để đảm bảo rằng các thông số kỹ thuật nước cung ứng phù hợp với các điều kiện thiết kế của hệ thống.
5. TEA (Total Exchangeable Anion) đại diện cho tổng nồng độ anion trong nước thức ăn, bao gồm các đóng góp từ OH-, CO2 và SiO2.Điều cần thiết là sử dụng Winflows để xác nhận rằng nước thức ăn TEA được chấp nhận trong điều kiện hoạt động cụ thể của ứng dụngGiá trị bảng được cung cấp dựa trên dòng chảy tối thiểu và nhiệt độ tối đa.
6Giới hạn độ cứng của nước cung cấp là 1,0 ppm như CaCO3 áp dụng đặc biệt cho hoạt động dòng ngược tiêu chuẩn. Tuy nhiên, khi hoạt động trong chế độ dòng đồng,độ cứng nước thức ăn cho phép giảm xuống 0.1 ppm là CaCO3.
7Giới hạn silic được cho phép giảm khi dòng chảy vượt quá giá trị danh nghĩa. Ngoài ra, giới hạn còn giảm xuống còn 0,5 ppm nếu độ cứng nước vào trên 0,5 ppm như CaCO3.
8Mức boron trong thức ăn được giới hạn ở mức 0,3 ppm như B bất cứ khi nào có yêu cầu cho một bảo đảm silica hoặc một bảo đảm sức đề kháng vượt quá 10 MOhm-cm.Mức bor cao hơn có thể ảnh hưởng đến hiệu suất của hệ thốngNếu không có các yêu cầu này, giới hạn được mở rộng đến 1,0 ppm boron.
9. Reverse Osmosis (RO) hoặc một quy trình tương đương được khuyến cáo để cung cấp nước cho hệ thống EDI.và các chất hữu cơ trọng lượng phân tử cao có thể làm bẩn môi trường trao đổi ionVì các ngăn xếp EDI chứa các giường đóng gói môi trường trao đổi ion không thể được rửa ngược / lỏng, điều quan trọng là phải xác định chất lượng thâm nhập RO.Hệ thống với một vòng lặp mở giữa hệ thống RO (hoặc nguồn khác) và E-Cell (e)Ví dụ, một thùng, decarbonator) phải kết hợp các bộ lọc ngay trước E-Cell để bảo vệ nó khỏi ô nhiễm bởi vật chất hạt.Bộ lọc tuyệt đối 5 μm hoặc danh nghĩa 1 μm được coi là chấp nhận được.
10Các tiêu chuẩn màu sắc / thang đo APHA được đặt tên theo Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM D1209.có thể là chỉ số về chất lượng nước.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
