Phạm vi lưu lượng 1.7 4.5 M3/h Veolia EDI Modules E-Cell MK-3 Dễ mở rộng
Trong lĩnh vực xử lý nước hiện đại, các phương tiện kỹ thuật hiệu quả và đáng tin cậy là điều cần thiết.sử dụng dòng điện liên tục để điều khiển di cư liên tục của ion từ dòng chảy, mang lại một giải pháp mới cho ngành xử lý nước.
Hiểu vai trò quan trọng của dòng điện liên tục trong mô-đun MK-3.Trong các phương pháp xử lý nước truyền thốngTrong khi đó, các quá trình hóa học phức tạp thường được yêu cầu để loại bỏ tạp chất và ion trong nước, trong khi MK-3 sử dụng động cơ dòng điện liên tiếp để kiểm soát chính xác hơn hướng di cư và tốc độ của ion.Bằng cách thiết lập một trường điện trong mô-đun, các ion khác nhau trong nước chảy di chuyển theo một hướng cụ thể dưới tác động của lực trường điện, do đó đạt được sự tách biệt từ nước chảy.
Cách điều khiển di cư ion bằng dòng điện liên tục này có nhiều lợi thế. Một mặt, nó cho phép một quá trình xử lý nước liên tục và hiệu quả. Do sự ổn định của dòng điện liên tục, nó có thể làm cho nước có thể hoạt động tốt hơn.Các ion có thể di cư liên tục từ nước chảy mà không bị gián đoạn hoặc biến độngĐiều này cho phép mô-đun MK-3 duy trì trạng thái hoạt động ổn định trong một thời gian dài và cung cấp cho người dùng nước xử lý chất lượng cao.MK-3 có thể đáp ứng nhu cầu của các kịch bản khác nhau.
Vui lòng xem bên dưới cho các thông số chi tiết
Dữ liệu tham số
| MK-3 Đồ đống Thông số kỹ thuật |
| Đặt tên Dòng chảy |
3.4 m3/h (15 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
1.7 4.5 m3/h (7.0 ¢ 20 gpm) |
| Hàng hải Trọng lượng |
100 kg (220 Lbs) |
|
Kích thước
(chiều rộng x chiều cao xđộ sâu)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22
|
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 16 Mày...cm |
| Sodium |
≤ 3ppb |
| Silica (SiO2) |
Như thấp như 5 ppb |
| Boron |
Như thấp là 0.08 ppb |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Boron |
Lên lên. đến 96% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 96% |
| Điện áp |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 63.6 ppm
|
| Khả năng dẫn điện Tương đương |
≤ 109μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Độ cứng tổng thể
(như CaCO3)Lưu ý 6
|
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có có thể phát hiện |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có có thể phát hiện |
| Màu sắc Lưu ý 10 |
≤ 5APHA
|

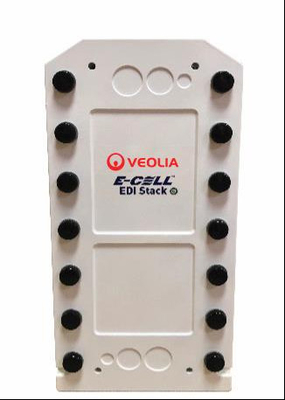

Mô tả chung của E-Cell MK-3 Stack
E-Cell MK-3 Stack, một thành phần của dòng sản phẩm electrodeionization E-Cell*, được thiết kế đặc biệt để:
* Tận dụng dòng điện để sản xuất nước siêu tinh khiết cần thiết cho sản xuất bán dẫn, sản xuất điện, sản xuất tấm pin mặt trời và nhiều ngành công nghiệp nặng khác.
* đạt được hiệu suất hàng đầu, đặc trưng bởi cả các tiêu chuẩn cao nhất về chất lượng nước sản phẩm và tiêu thụ năng lượng tối thiểu.
* Giảm thiểu nhu cầu làm sạch, ngay cả ở mức độ cứng nước cung cấp cao hơn, thông qua việc sử dụng hoạt động ngược dòng.
* Bảo hành hoạt động không rò rỉ, được hỗ trợ bởi bảo hành theo tỷ lệ 3 năm tiêu chuẩn.
* Hoạt động liền mạch và liên tục, loại bỏ sự cần thiết phải tái tạo hóa chất hoặc axit của nhựa trao đổi ion trong ngăn xếp.
* Loại bỏ yêu cầu tiêm nước muối hoặc tái lưu thông tập trung.
Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Các ứng dụng điển hình của E-Cell MK-3 Stack
Nước siêu tinh khiết được sản xuất bởi E-Cell MK-3 Stack đáp ứng đáng tin cậy các yêu cầu nghiêm ngặt của các ứng dụng đòi hỏi khắt khe nhất ngày nay, bao gồm:
* Nước siêu tinh khiết để rửa các chip bán dẫn, tấm pin mặt trời và các thành phần vi điện tử khác.
* Nước cung cấp nồi hơi phi khoáng chất cho nồi hơi áp suất cao được sử dụng trong các nhà máy điện và các cơ sở công nghiệp nặng khác.
Để đơn giản hóa quá trình thiết kế và tăng thêm sự tin tưởng vào ứng dụng EDI của bạn,Dự báo và bảo đảm hiệu suất của E-Cell có thể dễ dàng truy cập thông qua phần mềm Winflows * hoặc liên hệ trực tiếp với chúng tôi.
Đảm bảo chất lượng cho E-Cell MK-3
E-Cell MK-3 Stack được hỗ trợ bởi các biện pháp đảm bảo chất lượng toàn diện, đảm bảo độ tin cậy và an toàn của nó trong các ứng dụng đa dạng.Dưới đây là các đảm bảo chất lượng chính liên quan đến sản phẩm này:
* Nó mang nhãn CE, RoHS, CSA và EAC, cho thấy sự tuân thủ các tiêu chuẩn an toàn và môi trường quốc tế.
* Các ngăn xếp được sản xuất trong một cơ sở tuân thủ ISO 9001 và ISO 14001, hai tiêu chuẩn được công nhận trên toàn thế giới về quản lý chất lượng và trách nhiệm môi trường.
* Nó được chứng nhận với UKCA, chứng minh sự phù hợp với các yêu cầu về sức khỏe và an toàn thiết yếu do Vương quốc Anh đặt ra.
* E-Cell MK-3 Stacks đã được chứng nhận Halal bởi Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo của Mỹ (IFANCA®),chỉ ra sự tuân thủ các quy định về chế độ ăn uống của cộng đồng Hồi giáo.
Những đảm bảo chất lượng này cung cấp cho khách hàng sự tự tin rằng E-Cell MK-3 Stack đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn, độ tin cậy và tính bền vững của môi trường.
Ghi chú:
1. Hiệu suất thực tế có thể khác nhau dựa trên điều kiện trang web.Bảo đảm hiệu suất natri và silica được cung cấp trong điều kiện thiết kếHãy liên hệ với chúng tôi về boron hoặc các bảo đảm khác.
2Áp suất đầu vào được xác định bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, lựa chọn hoạt động ngược hoặc đồng dòng và giảm áp suất ngăn xếp.
3. Ở dòng chảy danh nghĩa và 25 ° C. Xem phần mềm dự đoán dòng chảy để xác minh điều kiện thiết kế.
4Xem phần mềm dự đoán dòng chảy và hướng dẫn hoạt động E-Cell Stack để xác minh các thông số kỹ thuật nước vào các điều kiện thiết kế.
5. TEA (ppm dưới dạng CaCO3) - Tổng các anion có thể trao đổi, điều này đại diện cho nồng độ của tất cả các anion trong nước cung cấp, bao gồm những đóng góp từ OH-, CO2 và SiO2.Các dòng chảy gió phải được sử dụng để xác nhận rằng nước cung cấp TEA có thể chấp nhận được trong các điều kiện hoạt động ứng dụng nhất địnhCác giá trị theo bảng được đưa ra ở dòng chảy tối thiểu và nhiệt độ tối đa.
6. Giới hạn độ cứng nước vào 1,0 ppm dưới dạng CaCO3 chỉ dành cho hoạt động ngược dòng tiêu chuẩn. Trong hoạt động đồng dòng, độ cứng nước vào được cho phép được giảm xuống còn 0,1 ppm dưới dạng CaCO3.
7. Ở tốc độ vượt quá dòng chảy danh nghĩa, giới hạn silica được cho phép được giảm xuống. Khi độ cứng nước cung cấp vượt quá 0,5 ppm dưới dạng CaCO3, giới hạn silica được cho phép được giảm xuống còn 0,5 ppm.
8Khi yêu cầu bảo đảm silica tồn tại hoặc yêu cầu bảo đảm kháng cự trên 10 MOhm-cm, nồng độ boron trong thức ăn được giới hạn ở 0,3 ppm như B vì nồng độ boron cao hơn có thể ảnh hưởng đến hiệu suất.Nếu không có các yêu cầu này, giới hạn là 1,0 ppm boron.
9. Reverse Osmosis (RO) hoặc nước cung cấp tương đương: RO cung cấp nước cung cấp cho EDI về cơ bản không có hạt, vật liệu luồng,và chất hữu cơ trọng lượng phân tử cao có thể gây ô nhiễm môi trường trao đổi ionBởi vì ngăn xếp EDI chứa các giường đóng gói các phương tiện trao đổi ion không thể được rửa ngược / chất lỏng để loại bỏ các hạt, chất lượng của RO permeate cần phải được xác định.Hệ thống với một hệ thống mở giữa hệ thống RO (hoặc nguồn khác) và E-Cell (e). ví dụ, bể lưu trữ, decarbonator) phải có bộ lọc được lắp đặt ngay trước E-Cell để bảo vệ E-Cell khỏi ô nhiễm bởi vật chất hạt.Một bộ lọc tuyệt đối 5μm hoặc bộ lọc danh nghĩa 1μm là chấp nhận được.
APHA - Tiêu chuẩn / thang màu được đặt tên theo Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
