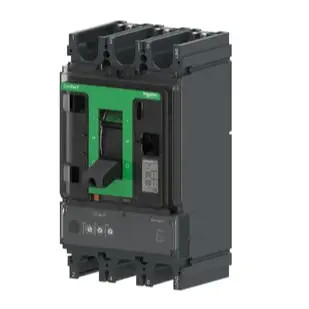

Schneiders Original 400-630A Máy ngắt mạch thermomagnetic Molded Case

Compact NSX

Phạm vi dòng khung của ComPact NSX là từ 100A đến 630A, và các mức ngắt bao gồm 36KA, 50KA, 70KA, 100KA và 150KA.tay cầm xoayCó nhiều tùy chọn cho các đơn vị trip, chẳng hạn như TM, Mic2.2Mic2.3, vv, để đạt được các chức năng như bảo vệ phân phối, bảo vệ động cơ, bảo vệ máy phát điện, ứng dụng 400Hz, công tắc tải và hệ thống chuyển đổi năng lượng kép.Các đơn vị chuyến đi loại A hoặc E có thể đo một loạt các thông số năng lượng, đơn vị hiển thị cửa tủ FDM121 có thể hiển thị thông tin được đo bởi tất cả các đơn vị đi bộ,và mô-đun truyền thông Modbus có thể được sử dụng với BSCM (mô-đun điều khiển trạng thái ngắt mạch) và hoạt động điện với chức năng truyền thông để đạt được bốn chức năng từ xa.

Thông số kỹ thuật:

---Dùng linh hoạt ở bất kỳ vị trí nào: bàn điều khiển hoặc gắn trên tường
--- Dòng điện danh nghĩa: 16 đến 630 A
---9 khả năng phá vỡ cho 2 kích thước của bộ ngắt mạch:
- lên đến 250 A: 25, 36, 50, 70, 100, 150, 200 kA ở 415 V

- lên đến 630 A: 36, 50, 70, 100, 150, 200 kA ở 415 V

- cả hai kích thước của bộ ngắt mạch với 75 và 100 kA ở 690 V

---1, 2, 3 và 4 phiên bản cột có sẵn
---Phạm vi bảo vệ điện tử và nhiệt từ rộng
--- Đơn vị đi bộ tiên tiến với bộ đo công suất tích hợp: I, U, P, E, THD, f, CosPhi
---Đơn vị khởi động thay thế để nâng cấp bảng điều khiển của bạn với các chức năng thông minh hơn
--- Hệ thống dây cắm sẵn sàng và phụ kiện liên lạc
--- Một sự giàu có của các tùy chọn cho phụ kiện và phụ kiện (trung trường cài đặt)
---Bảo vệ rò rỉ đất tích hợp thông qua MicroLogic Vigi (đối với rò rỉ đất - ELCB)

400-630A Máy ngắt mạch vỏ đúc từ tính nhiệtThông số kỹ thuật:

Cấu trúc liên lạc xoay kép, phá vỡ tối đa Ics = 100%Icu = 150kA
Hiệu suất giới hạn dòng điện tuyệt vời và chức năng kích hoạt năng lượng, giảm thiệt hại của dòng lỗi cho thiết bị điện
Điện khung: 400/630A
Điện lượng định giá (40°C): 400/500/600A
Khả năng phá vỡ: Ics=100%Icu=36/50/70/100/150kA
Điện áp định danh Ue=690V
Điện áp cách nhiệt Ui= 800V
Số cột: 3P3D/4P4D
Đơn vị kích hoạt: TMA
Ir=0,7-1 Trong điều chỉnh
Ii=4-10 Trong điều chỉnh

Ứng dụng
Một sự lựa chọn tuyệt vời cho tất cả các ứng dụng tiêu chuẩn và cụ thể, bao gồm:

Ứng dụng tiêu chuẩn: ngành công nghiệp, tòa nhà, cơ sở hạ tầng
Các ứng dụng cụ thể đòi hỏi hiệu suất cao: thủy sản, khai thác và chế biến dầu khí, hoạt động khai thác mỏ, sản xuất kim loại và khoáng sản và trung tâm dữ liệu
Hệ thống chuyển đổi nguồn (TransferPact): lĩnh vực dịch vụ (phòng điều trị bệnh viện, phòng máy tính, ), công nghiệp (đường dây lắp ráp, phòng máy tàu, v.v.), cơ sở hạ tầng (đường băng, đường sắt, v.v.)

Đặc điểm
Điện lượng định lượng khung	100A, 160A, 250A, 400A, 630A 800A,1000A, 1250A, 1600A;
Số lượng đơn vị chuyến bay hiện tại	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A;
Khả năng phá vỡ	16, 25, 36, 50, 70, 100, 150, 200KA, và Ics=100%Icu;
Loại đơn vị hành trình	Nhiệt từ tính, điện tử;
Loại bảo vệ	Bảo vệ phân phối, bảo vệ rò rỉ, bảo vệ động cơ;
Phương pháp lắp đặt	Loại cố định, loại cắm, loại tháo ra;
Chế độ hoạt động	Chuyển tay cầm, xoay tay cầm, mở rộng tay cầm xoay, cơ chế vận hành điện, Khả năng phá vỡ;
