Veolia Suez EDI Stacks E-Cell MK-3 cho hóa chất, luyện kim và công nghiệp chung
Mô-đun EDI MK-3 là một thiết bị xử lý nước hiệu quả và ổn định.Nó áp dụng công nghệ điện đion hóa tiên tiến để đạt được loại bỏ hiệu quả các ion trong nước thông qua trao đổi ion và quá trình di cư do dòng điệnCác mô-đun có tỷ lệ phục hồi hơn 95%, có thể giảm thiểu sự lãng phí tài nguyên nước trong khi đảm bảo chất lượng sản xuất nước.dòng chảy sản xuất nước của mô-đun EDI MK-3 ổn định, có thể đáp ứng nhu cầu về khối lượng xử lý nước trong các ngành công nghiệp khác nhau.
Đặc điểm kỹ thuật và kịch bản ứng dụng
Capacity xử lý nước hiệu quả và ổn định: mô-đun EDI MK-3 đạt được việc loại bỏ các ion trong nước một cách hiệu quả thông qua quá trình trao đổi và di cư ion do dòng chảy,với tỷ lệ phục hồi hơn 95%Đồng thời, dòng chảy sản xuất nước ổn định để đáp ứng nhu cầu của các ngành công nghiệp khác nhau.
Hiệu ứng tinh khiết nước tuyệt vời: Mô-đun này không chỉ có thể loại bỏ ion trong nước, mà còn loại bỏ chất treo, vi sinh vật, chất hợp chất, khí hòa tan và tạp chất hữu cơ và vô cơ.Chất lượng nước được sản xuất cực kỳ cao, và độ kháng có thể đạt hơn hàng chục megohm cm, phù hợp với năng lượng, bán dẫn, vi điện tử và các ngành công nghiệp khác.Khả năng tiết kiệm năng lượng và thân thiện với môi trường: Mô-đun EDI MK-3 không yêu cầu sử dụng các tác nhân hóa học như axit và kiềm để tái tạo, tránh tạo ra và thải nước thải hóa học.nó tiêu thụ năng lượng thấpỨng dụng linh hoạt và đa dạng: Nó phù hợp với các ngành công nghiệp công nghệ cao như điện, bán dẫn,và vi điện tử, cũng như các ngành công nghiệp truyền thống như dược phẩm, hóa chất và thực phẩm, và có thể được tùy chỉnh theo nhu cầu của khách hàng.Nó được trang bị một hệ thống điều khiển thông minh tiên tiến., theo dõi tình trạng hoạt động của thiết bị và các thông số chất lượng nước trong thời gian thực, và có các chức năng an toàn như bảo vệ quá điện áp và bảo vệ quá điện.Cấu trúc và nguyên tắc hoạt động Mô-đun EDI MK-3 bao gồm một số buồng kép được đặt giữa hai điện cựcCác buồng kép bao gồm một buồng nước ngọt và một buồng nước tập trung, được tách bởi màng anionic và cationic,và một lớp hỗn hợp nhựa anionic và cationic được lấp đầy giữa các màngThiết kế này cho phép mô-đun EDI để đạt được loại bỏ ion hiệu quả và lọc nước dưới ổ điện.
Vui lòng xem bên dưới cho các thông số chi tiết
Dữ liệu tham số
| MK-3 Đồ đống Thông số kỹ thuật |
| Đặt tên Dòng chảy |
3.4 m3/h (15 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
1.7 4.5 m3/h (7.0 ¢ 20 gpm) |
| Hàng hải Trọng lượng |
100 kg (220 Lbs) |
|
Kích thước
(chiều rộng x chiều cao xđộ sâu)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22
|
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 16 Mày...cm |
| Sodium |
≤ 3ppb |
| Silica (SiO2) |
Như thấp như 5 ppb |
| Boron |
Như thấp là 0.08 ppb |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Boron |
Lên lên. đến 96% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 96% |
| Điện áp |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 63.6 ppm
|
| Khả năng dẫn điện Tương đương |
≤ 109μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Độ cứng tổng thể
(như CaCO3)Lưu ý 6
|
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có phát hiện được |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có phát hiện được |
| Màu sắc Lưu ý 10 |
≤ 5APHA
|

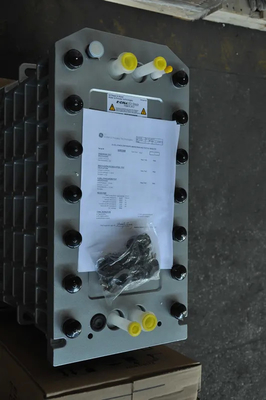

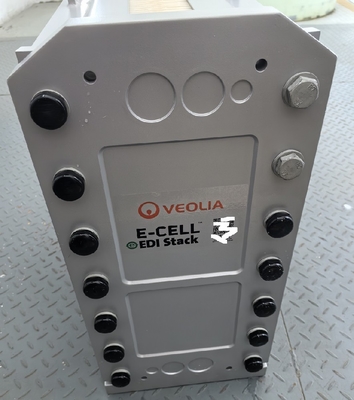

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Các ứng dụng điển hình của E-Cell MK-3 Stack
Nước siêu tinh khiết được sản xuất bởi E-Cell MK-3 Stack đáp ứng đáng tin cậy các yêu cầu nghiêm ngặt của các ứng dụng đòi hỏi khắt khe nhất hiện nay, bao gồm:
* Nước siêu tinh khiết để rửa các chip bán dẫn, tấm pin mặt trời và các thành phần vi điện tử khác.
* Nước cung cấp nồi hơi phi khoáng chất cho nồi hơi áp suất cao được sử dụng trong các nhà máy điện và các cơ sở công nghiệp nặng khác.
Để đơn giản hóa quá trình thiết kế và tăng thêm sự tin tưởng vào ứng dụng EDI của bạn,Dự báo và bảo đảm hiệu suất của E-Cell có thể dễ dàng truy cập thông qua phần mềm Winflows * hoặc liên hệ trực tiếp với chúng tôi.
Đảm bảo chất lượng cho E-Cell MK-3
E-Cell MK-3 Stack được hỗ trợ bởi các biện pháp đảm bảo chất lượng toàn diện, đảm bảo độ tin cậy và an toàn của nó trong các ứng dụng đa dạng.Dưới đây là các đảm bảo chất lượng chính liên quan đến sản phẩm này:
* Nó mang nhãn CE, RoHS, CSA và EAC, cho thấy sự tuân thủ các tiêu chuẩn an toàn và môi trường quốc tế.
* Các ngăn xếp được sản xuất trong một cơ sở tuân thủ ISO 9001 và ISO 14001, hai tiêu chuẩn được công nhận trên toàn cầu về quản lý chất lượng và trách nhiệm môi trường.
* Nó được chứng nhận với UKCA, chứng minh sự phù hợp với các yêu cầu sức khỏe và an toàn thiết yếu do Vương quốc Anh thiết lập.
* E-Cell MK-3 Stacks đã được chứng nhận Halal bởi Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo của Mỹ (IFANCA®),chỉ ra sự tuân thủ các quy định về chế độ ăn uống của cộng đồng Hồi giáo.
Những đảm bảo chất lượng này cung cấp cho khách hàng sự tự tin rằng E-Cell MK-3 Stack đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn, độ tin cậy và tính bền vững của môi trường.
Ghi chú:
1. Hiệu suất thực tế có thể khác nhau dựa trên điều kiện trang web.Bảo đảm hiệu suất natri và silica được cung cấp trong điều kiện thiết kếHãy liên hệ với chúng tôi về boron hoặc các bảo đảm khác.
2Áp suất đầu vào được xác định bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, lựa chọn hoạt động ngược hoặc đồng dòng và giảm áp suất ngăn xếp.
3. Ở dòng chảy danh nghĩa và 25 ° C. Xem phần mềm dự đoán dòng chảy để xác minh điều kiện thiết kế.
4Xem phần mềm dự đoán dòng chảy và hướng dẫn hoạt động E-Cell Stack để xác minh các thông số kỹ thuật nước vào các điều kiện thiết kế.
5. TEA (ppm dưới dạng CaCO3) - Tổng các anion có thể trao đổi, điều này đại diện cho nồng độ của tất cả các anion trong nước cung cấp, bao gồm những đóng góp từ OH-, CO2 và SiO2.Các dòng chảy gió phải được sử dụng để xác nhận rằng nước cung cấp TEA có thể chấp nhận được trong các điều kiện hoạt động ứng dụng nhất địnhCác giá trị theo bảng được đưa ra ở dòng chảy tối thiểu và nhiệt độ tối đa.
6. Giới hạn độ cứng nước vào 1,0 ppm dưới dạng CaCO3 chỉ dành cho hoạt động ngược dòng tiêu chuẩn. Trong hoạt động đồng dòng, độ cứng nước vào được cho phép được giảm xuống còn 0,1 ppm dưới dạng CaCO3.
7. Ở tốc độ vượt quá dòng chảy danh nghĩa, giới hạn silica được cho phép được giảm xuống. Khi độ cứng nước cung cấp vượt quá 0,5 ppm dưới dạng CaCO3, giới hạn silica được cho phép được giảm xuống còn 0,5 ppm.
8Khi yêu cầu bảo đảm silica tồn tại hoặc yêu cầu bảo đảm kháng cự trên 10 MOhm-cm, nồng độ boron vào giới hạn ở 0,3 ppm như B vì nồng độ boron cao hơn có thể ảnh hưởng đến hiệu suất.Nếu không có các yêu cầu này, giới hạn là 1,0 ppm boron.
9. Reverse Osmosis (RO) hoặc nước cung cấp tương đương: RO cung cấp nước cung cấp cho EDI về cơ bản không có hạt, vật liệu luồng,và chất hữu cơ trọng lượng phân tử cao có thể gây ô nhiễm môi trường trao đổi ionBởi vì ngăn xếp EDI chứa các giường đóng gói các phương tiện trao đổi ion không thể được rửa ngược / chất lỏng để loại bỏ các hạt, chất lượng của RO permeate cần phải được xác định.Hệ thống với một hệ thống mở giữa hệ thống RO (hoặc nguồn khác) và E-Cell (e). ví dụ, bể lưu trữ, decarbonator) phải có bộ lọc được lắp đặt ngay trước E-Cell để bảo vệ E-Cell khỏi ô nhiễm bởi vật chất hạt.Một bộ lọc tuyệt đối 5μm hoặc bộ lọc danh nghĩa 1μm là chấp nhận được.
APHA - Tiêu chuẩn / thang màu được đặt tên theo Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
