Khôi phục lên đến 96% Veolia Suez EDI Stacks MK-3PharmHT 3.4 M3/H Đối với dược phẩm
Tổng quan sản phẩm
The MK-3PharmHT EDI Stack by Veolia is a high-performance electrodeionization module specifically designed for pharmaceutical and biotechnology applications requiring ultra-pure water (UPW) compliant with global pharmacopeia standards (e.g., USP, EP, JP). Nó tích hợp các công nghệ trao đổi ion và phân điện tiên tiến để cung cấp lọc nước liên tục, không có hóa chất cho các quy trình quan trọng nhưNước dùng tiêm (WFI) Và Nước tinh khiết (PW).
Các đặc điểm chính
-
Phù hợp dược phẩm
- Đáp ứng các yêu cầu quy định nghiêm ngặt (FDA, EU GMP, WHO) về chất lượng nước.
- Được xác nhận để sử dụng trong chu kỳ vệ sinh nhiệt độ cao (HT) (lên đến 80 °C +), đảm bảo kiểm soát vi khuẩn.
-
Hiệu quả cao và đáng tin cậy
- Loại bỏ các ion, chất điện giải yếu và silica để đạt được điện trở > 18,2 MΩ·cm.
- Hoạt động liên tục giảm thiểu thời gian ngừng hoạt động và loại bỏ sự tái tạo hóa học nguy hiểm.
-
Thiết kế mạnh mẽ
- Được chế tạo bằng vật liệu cấp dược phẩm (ví dụ: nhựa tinh khiết cao, điện cực chống ăn mòn).
- Thiết kế ngăn xếp nhỏ gọn, mô-đun để dễ dàng tích hợp vào các hệ thống nước hiện có hoặc mới.
-
Sự bền vững
- Không tiêu thụ hóa chất làm giảm tác động môi trường.
- Tiêu thụ năng lượng thấp so với trao đổi ion giường hỗn hợp truyền thống.
Ứng dụng
- Hệ thống nước dược phẩm: Sản xuất nước tinh khiết USP, WFI (thông qua đánh bóng sau đó).
- Biopharma : Làm sạch các dung dịch đệm, chuẩn bị phương tiện và tạo hơi sạch.
- Sản xuất thiết bị y tế : Nước tinh khiết cao để rửa và khử trùng.
Ưu điểm kỹ thuật
- Cấu hình vệ sinh : Các kết nối vệ sinh và bề mặt mịn phù hợp với các tiêu chuẩn ASME BPE.
- Thời gian sử dụng lâu : Các màng trao đổi ion bền và hiệu suất ổn định trong chu kỳ nhiệt.
- Quản lý thông minh: Tương thích với Veolia AquavantiTM Các công cụ kỹ thuật số để theo dõi hiệu suất thời gian thực và bảo trì dự đoán.
-
Thiết kế độ xả cho nước cực: Thiết kế này ngăn chặn tích tụ và nhiễm trùng chéo của tạp chất, đảm bảo hoạt động an toàn và đáng tin cậy của hệ thống.Việc thải nước cực riêng biệt có thể nhanh chóng loại bỏ các tạp chất và khí thải được tạo ra trong quá trình ion hóa, tránh sự phân tán của chúng trong hệ thống, đảm bảo độ tinh khiết của các dòng nước khác và giảm nguy cơ hỏng hệ thống do ô nhiễm.
Khả năng khử trùng nhiệt độ cao: Mô-đun MK-3PharmHT có thể chịu được khử trùng nhiệt độ cao lên đến 85 °C,giúp đảm bảo mức độ vô trùng và vệ sinh của hệ thống xử lý nướcThiết bị khử trùng ở nhiệt độ cao có thể tiêu diệt hiệu quả vi khuẩn, virus và các vi sinh vật khác, ngăn ngừa sự hình thành các bộ phim sinh học,và giảm sự phát triển và sinh sản của vi sinh vật trong hệ thống, do đó kéo dài tuổi thọ của thiết bị và giảm chi phí bảo trì.
Thiết kế mô-đun: Mô-đun EDI áp dụng công nghệ mô-đun và có thể thích nghi với các yêu cầu xử lý nước khác nhau bằng cách kết hợp các mô-đun khác nhau.Thiết kế này làm cho hệ thống linh hoạt hơn và có thể đáp ứng các kịch bản có quy mô và yêu cầu xử lý khác nhau.
Khử ion hóa hiệu quả cao: Mô-đun MK-3PharmHT EDI sử dụng dòng điện để khử ion hóa và đánh bóng nước sản xuất bằng thẩm thấu ngược (RO) để sản xuất nước siêu tinh khiết chất lượng cao.Nước này được sử dụng rộng rãi trong các ngành công nghiệp với các yêu cầu về chất lượng nước cực kỳ đòi hỏi, chẳng hạn như sản xuất điện, chất bán dẫn, vi điện tử, hóa chất và dược phẩm.
Dễ bảo trì: Khử trùng nhiệt độ cao có thể giảm tần suất làm sạch hóa học, đơn giản hóa quy trình bảo trì và giảm chi phí hoạt động.Quá trình khử trùng nhiệt độ cao có thể được ghi lại và xác minh để đảm bảo rằng hệ thống luôn ở trạng thái kiểm soát và đáp ứng các yêu cầu GMP (Phương pháp sản xuất tốt).
Mô tả chung
Là một phần của dòng sản phẩm electrodeionization E-Cell*, E-Cell MK-3PharmHT Stack được thiết kế để:
•Sử dụng dòng điện để cung cấp nước siêu tinh khiết cho các ngành công nghiệp dược phẩm và công nghệ sinh học.
•Có thể vệ sinh bằng nước nóng lên đến 185oF (85oC) trong 160 chu kỳ.
•Cung cấp hiệu suất cao nhất bao gồm cả chất lượng nước sản phẩm cao nhất và tiêu thụ năng lượng thấp nhất.
•Giảm tối thiểu các yêu cầu làm sạch ở mức độ cứng nước cung cấp cao hơn bằng cách sử dụng hoạt động ngược dòng.
•Không bị rò rỉ, được đảm bảo với bảo hành theo tỷ lệ 3 năm.
•Hoạt động liên tục và không yêu cầu chất gây cháy hoặc axit để tái tạo nhựa trao đổi ion trong ngăn xếp.
•Không yêu cầu tiêm nước muối hoặc tái lưu thông tập trung.
Dữ liệu tham số
| MK-3PharmHT Đồ đống Thông số kỹ thuật |
| Đặt tên Dòng chảy |
3.4 m3/h (15 gpm) |
| Dòng chảy Tỷ lệ Phạm vi |
1.655.4 m3/h (7.0 ¢23.8 gpm) |
| Hàng hải Trọng lượng |
100 kg (220 Lbs) |
|
Kích thước
(chiều rộng x chiều cao x độ sâu)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22
|
| Sản phẩm Nước Chất lượngLưu ý 1 |
| Bảo lãnh Có sẵn |
| Kháng chất |
≥ 10 Mày...cm |
| Thông thường Việc loại bỏ Hiệu quả |
| Sodium |
≥ 990,9% loại bỏ |
| Silica (SiO2) |
Lên lên. đến 99% loại bỏ |
| Hoạt độngCác thông số |
| Phục hồi |
Lên lên. đến 96% |
| Điện áp |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Cổng vào Áp lực Lưu ý 2 |
≤ 6.9 bar (100 (psi) |
| Áp lực Bỏ xuống Lưu ý 3 |
1.4 ¢2.8 bar |
20 ¢40 psi |
| Khử trùng nước nóng Chu kỳ |
160 |
| Tối đa Tẩy rửaNhiệt độ |
85oC (185oF) |
| Tối đa Áp suất cống lọc |
2.1 bar (30 (psi) |
| Chăn nuôi Nước Thông số kỹ thuật Lưu ý 4 |
|
Tổng số anion có thể trao đổi
(TEA là CaCO3)Lưu ý 5
|
≤ 63.6ppm
|
| Khả năng dẫn điện Tương đương |
≤ 109μS/cm |
| Nhiệt độ |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Tổng độ cứng (như CaCO)3)Lưu ý 6 |
≤ 1.0ppm |
| Silica (SiO)2)Lưu ý 7 |
≤ 1.0ppm |
| Tổng số Thực phẩm hữu cơ Carbon (TOC là C) |
≤ 0.5ppm |
| Tổng sốChlorine |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Boron Lưu ý 8 |
≤ 1.0ppm |
| pH |
4 đến11 |
| Dầu &Mỡ |
Không có phát hiện được |
| Các hạt Lưu ý 9 |
ROthâm nhập |
| Ôxy hóa Các đại lý |
Không có phát hiện được |
| Màu sắc Lưu ý 10 |
≤ 5APHA
|
Vui lòng xem bên dưới cho các thông số chi tiết

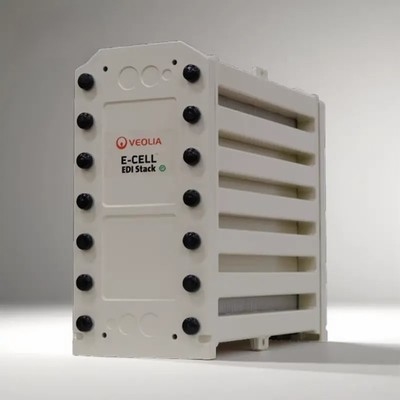

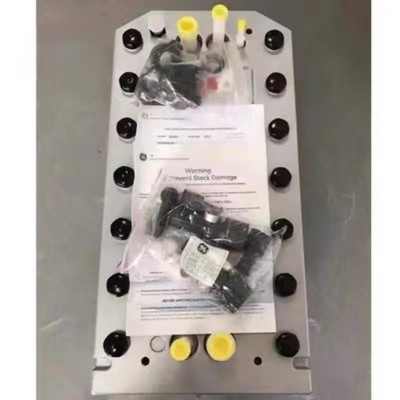

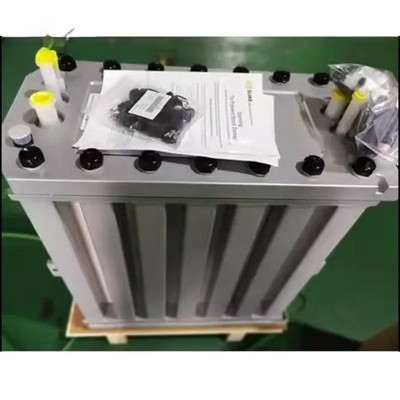

Hình dưới đây cho thấy GE, Suez và Veolia từ trái sang phải (tất cả cùng một sản phẩm:VeoliaMô-đun EDI)
Các ứng dụng điển hình
E-Cell MK-3PharmHT Stack sản xuất nước cực sạch vượt qua các tiêu chuẩn chất lượng được thiết lập bởi USP, EP và các sách dược phẩm khác trong một loạt các ứng dụng.
* Sản xuất nước để tiêm.
* Cung cấp nước tinh khiết cấp dược phẩm.
* Phục vụ như một nguồn cho các hệ thống nước tinh khiết cấp phòng thí nghiệm.
Để đơn giản hóa quá trình thiết kế và tăng thêm sự tin tưởng vào ứng dụng EDI của bạn,Veolia cung cấp dự báo hiệu suất và bảo đảm cho E-Cell MK-3PharmHT thông qua phần mềm Winflows * hoặc qua liên hệ trực tiếp.
Đảm bảo chất lượng
E-Cell MK-3PharmHT Stack đảm bảo chất lượng đặc biệt với nhiều chứng nhận và tuân thủ:
* Nhãn CE, RoHS, CSA và EAC để đảm bảo an toàn và tuân thủ môi trường.
* Tất cả các vật liệu tiếp xúc với chất lỏng được xử lý bởi ngăn xếp tuân thủ các quy định của FDA, đảm bảo an toàn cho các ứng dụng dược phẩm và công nghệ sinh học.
* Chứng chỉ UKCA về sự phù hợp với các tiêu chuẩn Anh.
* Được sản xuất trong một cơ sở ISO 9001 và ISO 14001, đảm bảo quy trình sản xuất chất lượng cao và tính bền vững về môi trường.
* Chứng nhận Halal của Hội đồng Thực phẩm và Dinh dưỡng Hồi giáo Mỹ (IFANCA®), đảm bảo tuân thủ luật chế độ ăn uống Hồi giáo.
Những sự đảm bảo này cung cấp sự yên tâm trong việc áp dụng E-Cell MK-3PharmHT Stack cho nhu cầu nước siêu tinh khiết của bạn.
Lưu ý về vận hành và sử dụng E-Cell MK-3PharmHT Stack:
1.Sự thay đổi hiệu suất:Sử dụng phần mềm dự đoán Winflows để đánh giá chất lượng nước dự kiến, kháng, natri,và bảo đảm hiệu suất silica phù hợp với các điều kiện thiết kế của bạnĐối với boron hoặc bảo đảm bổ sung, vui lòng liên hệ Veolia.
2.Xác định áp suất đầu vào:Áp suất đầu vào bị ảnh hưởng bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, sự lựa chọn hoạt động ngược hoặc đồng dòng,và áp suất giảm trên các ngăn xếp.
3.Điều kiện danh nghĩa:Tất cả các thông số kỹ thuật được đưa ra ở tốc độ dòng chảy danh nghĩa và 25 °C. Xem phần mềm dự đoán Winflows để xác minh thiết kế cụ thể.
4.Thông số kỹ thuật nước thức ăn:Kiểm tra các thông số kỹ thuật nước cung cấp cho các điều kiện thiết kế của bạn bằng cách sử dụng phần mềm chiếu Winflows và Sổ E-Cell Owner's Manual.
5.TEA (Total Exchangeable Anion):TEA đại diện cho nồng độ tập thể của tất cả các anion có mặt trong nước thức ăn, bao gồm các đóng góp từ OH-, CO2 và SiO2.Nó là điều cần thiết để sử dụng Winflows để đảm bảo nước thức ăn TEA là chấp nhận được trong điều kiện hoạt động cụ thể của ứng dụngGiá trị được cung cấp ở mức lưu lượng tối thiểu và nhiệt độ tối đa.
6.Giới hạn độ cứng nước thức ăn:Mức giới hạn độ cứng của nước cung cấp CaCO3 là 1,0 ppm áp dụng đặc biệt cho hoạt động dòng chảy ngược tiêu chuẩn.1 ppm là CaCO3.
7.Các cân nhắc giới hạn silic:Giới hạn silica được cho phép giảm khi dòng chảy vượt quá giá trị danh nghĩa. Ngoài ra, nếu độ cứng nước cung cấp vượt quá 0,5 ppm dưới dạng CaCO3, giới hạn silica được cho phép giảm xuống còn 0,5 ppm.
8.Nồng độ Bor trong thức ăn:Mức boron trong thức ăn không được vượt quá 0,3 ppm như B bất cứ khi nào có yêu cầu bảo đảm silica hoặc yêu cầu bảo đảm độ kháng cao hơn 10 MOhm-cm.Nồng độ boron cao hơn có thể ảnh hưởng đến hiệu suấtNếu không có các yêu cầu này, giới hạn là 1,0 ppm boron.
9.Phương pháp thẩm thấu ngược hoặc nước thức ăn tương đương:RO được khuyến cáo vì nó cung cấp nước cấp EDI phần lớn không chứa các hạt, vật liệu luồng và các chất hữu cơ khối lượng phân tử cao có thể gây ô nhiễm môi trường trao đổi ion.Điều này là rất quan trọng vì đống EDI không thể được rửa ngược / chất lỏng để loại bỏ các hạtCác hệ thống với cấu hình mở giữa RO (hoặc một nguồn khác) và E-Cell phải bao gồm bộ lọc phía trên của E-Cell để bảo vệ chống lại ô nhiễm hạt.một bộ lọc tuyệt đối 5 μm hoặc danh nghĩa 1 μm là phù hợp.
10.Tiêu chuẩn màu sắc APHA:APHA đề cập đến tiêu chuẩn màu / thang màu được đặt tên cho Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM D1209.
Vui lòng tham khảo phần mềm chiếu Winflows và tài liệu có liên quan khác để biết thông tin chi tiết và cụ thể về hoạt động và bảo trì E-Cell MK-3PharmHT Stack.
Để biết thêm các mô hình, vui lòng nhấp vào:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Ví dụ về hiệu suất công nghệ EDI điện tử
Công nghệ EDI E-Cell đã được áp dụng thành công trong các ngành công nghiệp khác nhau như điện, dầu mỏ, hóa chất, thép, dược phẩm và điện tử.
Đối với các trường hợp ứng dụng, vui lòng nhấp vào:https://www.fgwater.com/Industries/
