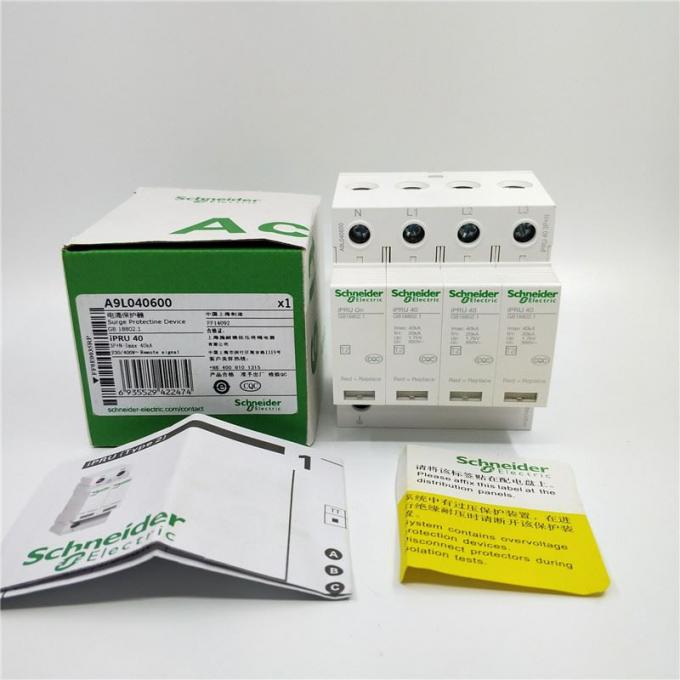

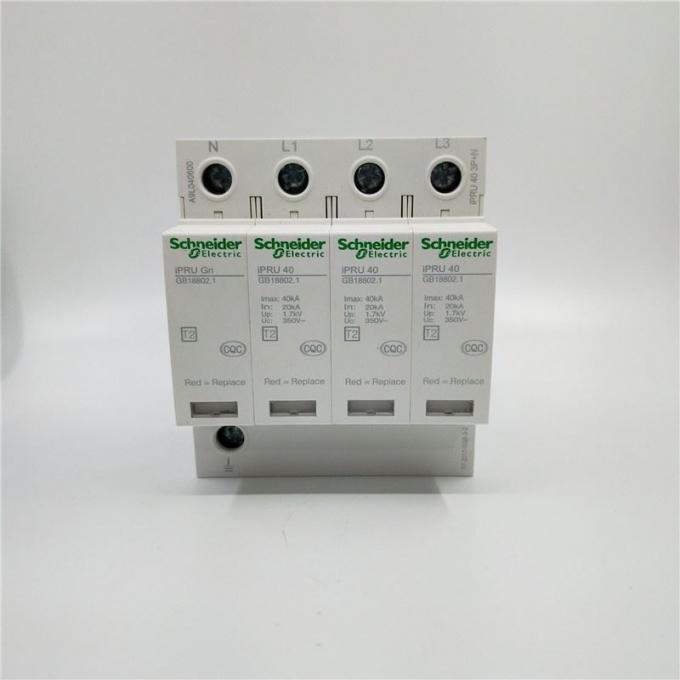

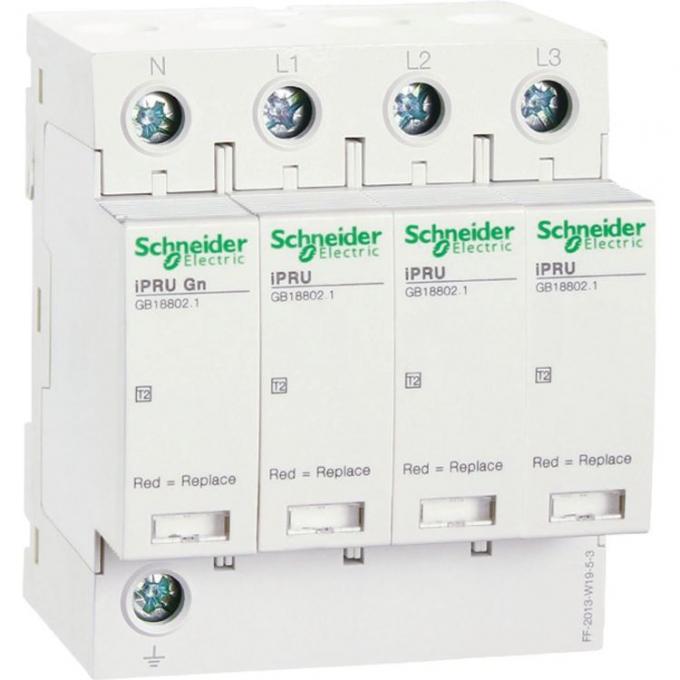

Thiết bị bảo vệ chống sét IPRU Linh kiện điện áp thấp SPD 230V / 400V Imax 10 20 40 65kA
Product Details
| Tối đa dòng xả: | 10kA, 20kA, 40kA, 65kA | Tối đa điện áp làm việc liên tục: | 350VAC |
|---|---|---|---|
| <html xmlns="http://www.w3.org/1999/xhtml"> <head> <title>: | 5kA, 10kA 、 20kA 、 35kA | Lên: | 2.5 / 2.2 / 2.1 / 1.9 / 1.7 / 1.45 / 1.2 KV |
| Cây sào: | 1P / 2P / 3P / 4P / 1P + N / 3P + N | Điện áp làm việc định mức: | 230 / 400VAC |
| Làm nổi bật |
thiết bị bảo vệ đột biến,máy biến áp điều khiển công nghiệp |
||
Product Description
Đặc điểm
Loại thử nghiệm IEC: Thử nghiệm loại II (8 / 20us)
Đạt tiêu chuẩn: GB 18802.1-2011
Điện áp hoạt động bền vững tối đa Uc: 350 V
Dòng xả tối đa Imax: 120/100/80/65/40/20/10 kA
Dòng xả danh nghĩa Trong: 60/50 / 40/1/20/10/5 kA
Cấp bảo vệ điện áp Lên: 2.5 / 2.2 / 2.1 / 1.9 / 1.7 / 1.45 / 1.2 kV
Số bước: 1P / 2P / 3P / 4P / 1P + N / 3P + N
Lợi thế
Hoàn thành mức lưu lượng để đáp ứng các yêu cầu lắp đặt vị trí khác nhau
Uc (LN) đạt 350V, Uc (L-PE) đạt 440V và công việc sau khi truy cập hệ thống là an toàn và đáng tin cậy.
Phạm vi đầy đủ của các sản phẩm cực 1P / 2P / 3P / 4P cung cấp bảo vệ chế độ chung pha-pha và trung tính với mặt đất. Phạm vi đầy đủ của các cực 1P + N / 3P + N cung cấp bảo vệ toàn phần từ pha đến trung tính và pha-pha từ trung tính đến mặt đất, phù hợp cho các hệ thống nối đất như TT và TN
Đánh giá sự phù hợp của GB 18802.1-2011, chứng nhận toàn diện CQC
Mối quan hệ hợp tác giữa SPD và bộ ngắt mạch bảo vệ dự phòng đã được xác minh đầy đủ bởi Trung tâm chống sét Thượng Hải.
Ứng dụng
Thích hợp cho bảo vệ dòng đến, bảo vệ thứ cấp và bảo vệ cấp ba, có thể được sử dụng trong các hệ thống TN-C, TN-S, TT
Dòng sản phẩm | IPRU |
|---|---|
Loại sản phẩm | Bảo vệ đột biến |
Tên viết tắt của sản phẩm | IPRU 20r |
Số cực | 3P + N |
Loại đầu ra | Tín hiệu chỉ báo từ xa |
Loại ứng dụng bảo vệ sốc | Mạng lưới phân phối điện |
Hệ thống nối đất | TT |
Danh mục kiểm tra bảo vệ sốc | (Loại II) |
|---|---|
Nguyên tắc cấu trúc và đặc điểm hành động của thiết bị chống sét | PHIM |
Điện áp làm việc định mức [Ue] | 230/400 V |
Điện áp hoạt động liên tục tối đa [Uc] | Chế độ vi sai: 350 V (L - N) |
Mức bảo vệ điện áp tối đa [Lên] | Chế độ chung <1,5 kV (N - PE) |
Chỉ báo tín hiệu cục bộ | Cửa sổ chỉ báo cơ khí trắng / đỏ |
Loại cài đặt | Khóa clip |
Phương pháp cài đặt | Lắp đường ray DIN |
Chiều rộng (bội số của 9mm) | số 8 |
Chiều cao | 85 mm |
chiều rộng | 72 mm |
độ sâu | 64 mm |
màu | Trắng (RAL 9003) |
Thời gian đáp ứng | <= 25 ns |
Khả năng đi dây | Đấu dây hoặc hạ dây trên các đầu nối đường hầm 2,5 ... 35 mm2 dây cứng |
Cáp khuyến nghị | Lửa 4 mm2 (L) |
Siết chặt mô-men xoắn | 3,5 Nm |
Tiêu chuẩn | GB 18802.1: 2011 |
|---|---|
sản phẩm được chứng nhận | CQC |
Cấp bảo vệ IP | Mặt trước: IP40 |
Nhiệt độ hoạt động | -25 ... 60 ° C |
Nhiệt độ môi trường lưu trữ | -40 ... 70 ° C |
