Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Fenigal/OEM |
Chứng nhận: | CE,CCC |
Số mô hình: | FMQl (cấp PC) -100 / 2P / 3P / 4P |
Số lượng đặt hàng tối thiểu: | 1 ĐƠN VỊ |
---|---|
Giá bán: | Negotiate |
chi tiết đóng gói: | Carton xuất khẩu tiêu chuẩn |
Thời gian giao hàng: | 5-8 ngày làm việc số lượng lớn đơn đặt hàng thương lượng |
Điều khoản thanh toán: | T / T, Western Union |
Khả năng cung cấp: | 10.000 chiếc / tháng |
Max. Tối đa Current Hiện hành: | 100A | Max. Tối đa Voltage Vôn: | 400V |
---|---|---|---|
Cây sào: | 2P 3P 4P | Điện áp định mức: | 220V / 380 / 400V |
Tên sản phẩm: | Công tắc chuyển nguồn tự động kép ATS | Màu sắc: | trắng |
tần số: | AC 50 Hz / 60Hz | Tiêu chuẩn: | CE / CCC |
Chuyển đổi thời gian: | <50ms | Phương pháp đấu dây: | nối dây trước bảng |
Phân loại sản phẩm: | loại tải trực tiếp | Tính năng: | Màn thể hiện đáng tin, sự thể hiện đáng tin |
Điểm nổi bật: | Công tắc chuyển nguồn kép kích thích CE,Công tắc chuyển tự động ATS cho máy phát điện,Công tắc chuyển 3 pha |

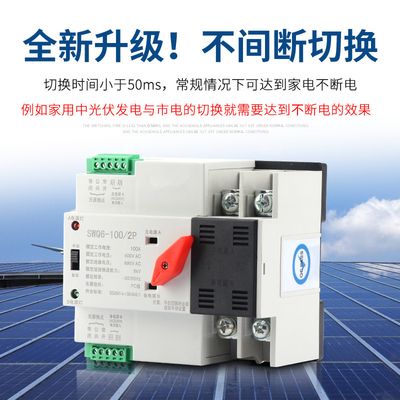

FMQl (cấp PC) -100 / 2P / 3P / 4P
Công tắc chuyển nguồn tự động kép kích thích (cấp PC)
Tổng quan về sản phẩm
Công tắc chuyển nguồn tự động kép kích thích (cấp PC) là một công tắc chuyển điện gia đình thu nhỏ mới được phát triển.Công tắc chủ yếu được sử dụng để kiểm tra xem nguồn điện chính hoặc nguồn dự phòng có bình thường hay không.Khi nguồn điện bình thường có bất thường, nguồn điện dự phòng sẽ bắt đầu hoạt động ngay lập tức, do đó đảm bảo tính liên tục, độ tin cậy và an toàn của nguồn điện.Nó được thiết kế để sử dụng trong các hệ thống lắp đặt gắn trên ray trong nước, đặc biệt là trong hộp phân phối PZ30.
ATS có kết cấu vững chắc, khả năng thay đổi đáng tin cậy, dễ dàng lắp đặt và bảo trì, và tuổi thọ cao.ATS bao gồm TSE và bộ điều khiển.
Theo GB / T14048.11, Phần 6-1: Thiết bị đóng cắt và thiết bị đa chức năng, ATS là thiết bị điều khiển và thiết bị đóng cắt điện áp thấp tuân thủ nhất.
Đặc điểm cấu trúc
Thiết bị điều khiển: bộ điều khiển tích hợp
Cấu trúc sản phẩm: không dừng, loại đường sắt, dòng điện cao, khối lượng nhỏ, hai giai đoạn, cấu trúc đơn giản, thân ATS Tính năng: tốc độ chuyển mạch nhanh, tỷ lệ hỏng hóc thấp, dễ bảo trì, hiệu suất đáng tin cậy
Phương pháp đấu dây: đấu dây trước bảng
Chế độ chuyển đổi: lưới sang lưới, lưới sang máy phát, PV sang tiện ích, tự phun và tự phục hồi
Khung vỏ sản phẩm: 100
Dòng sản phẩm: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Phân loại sản phẩm: loại tải trực tiếp
Số cực sản phẩm: 2, 3, 4
Tiêu chuẩn sản phẩm: GB / T14048.11
ATSE: Cấp PC
Thời gian chuyển mạch: 0,008 giây / 8ms
Thời gian hoạt động và điều kiện cài đặt
2.1 Nhiệt độ không khí xung quanh
Nhiệt độ tối đa không được vượt quá 40 ° C, nhiệt độ tối thiểu không được thấp hơn -5 ° C và nhiệt độ trung bình không được cao hơn 35 ° C trong vòng 24 giờ.
2.2 Độ cao
Độ cao của vị trí lắp đặt không được cao hơn 2000m.
2.3 Điều kiện khí quyển
Khi nhiệt độ tối đa đạt đến 40 ° C, độ ẩm tương đối của vị trí lắp đặt không được vượt quá 50%;khi nhiệt độ là nhiệt độ tối thiểu -5 ° C thì độ ẩm tương đối cao hơn, ví dụ: nhiệt độ là 25 ° C, độ ẩm tương đối là 90%.Do sự thay đổi nhiệt độ, nên thực hiện các biện pháp đặc biệt để giải quyết tình trạng thỉnh thoảng ngưng tụ hơi nước trên bề mặt sản phẩm.
Đặc điểm cấu trúc
Thiết bị điều khiển: bộ điều khiển tích hợp
Cấu trúc sản phẩm: không dừng, loại đường sắt, dòng điện cao, khối lượng nhỏ, hai giai đoạn, cấu trúc đơn giản, thân ATS Tính năng: tốc độ chuyển mạch nhanh, tỷ lệ hỏng hóc thấp, dễ bảo trì, hiệu suất đáng tin cậy
Phương pháp đấu dây: đấu dây trước bảng
Chế độ chuyển đổi: lưới sang lưới, lưới sang máy phát, PV sang tiện ích, tự phun và tự phục hồi
Khung vỏ sản phẩm: 100
Dòng sản phẩm: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Phân loại sản phẩm: loại tải trực tiếp
Số cực sản phẩm: 2, 3, 4
Tiêu chuẩn sản phẩm: GB / T14048.11
ATSE: Cấp PC
Thời gian chuyển mạch: 0,008 giây / 8ms
2.4 Mức độ ô nhiễm
Mức độ ô nhiễm ATS phù hợp với GB / T14048.11 mức 3 được chỉ định.
2.5 Kiểu cài đặt
Kiểu cài đặt của ATS phù hợp với danh mục được chỉ định trong GB714048.il.
2.6 Điều kiện cài đặt
ATS có thể được lắp đặt thẳng đứng trong tủ điều khiển hoặc tủ phân phối.Đảm bảo khoảng cách lắp đặt phù hợp với yêu cầu.
Các biện pháp phòng ngừa
3.1 Vận hành bằng tay / tự động
ATS có thể đảm bảo hiệu suất của quá trình tạo và ngắt điện trong vận hành mạch, nhưng đối với vận hành bằng tay, do tốc độ tạo và ngắt điện hoặc sự khác biệt của người vận hành.ATS không đảm bảo hiệu suất trên.
Tổn thất hợp kim bạc quá mức có thể xảy ra trong quá trình ngắt và phát điện bằng tay.Do đó, khi tất cả nguồn điện được rút ra để kiểm tra và bảo trì hệ điều hành và các tiếp điểm, chỉ cần kéo công tắc bộ chọn về vị trí bằng tay.Nói chung, hãy kéo công tắc bộ chọn sang vị trí tự động.Khi vận hành bằng tay, hãy kéo công tắc bộ chọn sang vị trí thủ công.Khi thao tác thủ công hoàn tất, hãy kéo công tắc bộ chọn từ vị trí thủ công sang vị trí tự động.
3.2 Mạch điều khiển
ATS sẽ hoạt động trong giây lát.Sau khi chuyển đổi xong, cuộn dây trong mạch điều khiển sẽ được ngắt bởi bộ chuyển đổi bên trong.Cuộn dây có thể hoạt động bình thường dưới 80% -110% điện áp định mức.Điện áp quá thấp sẽ làm cho cuộn dây nóng lên hoặc thậm chí tự phát cháy.
Sự chỉ rõ | 100A | ||
Xếp hạng hiện tại LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Điện áp cách điện Ui | AC690V.50HZ | ||
Điện áp định mức Ue | AC400V, 50Hz | ||
Lớp | Cấp PC: có thể được sản xuất và chịu được trong khi không tạo ra dòng điện ngắn mạch | ||
Sử dụng danh mục | AC-33iB | AC-31 B | |
Que đo | 2P | 3P | 4P |
Trọng lượng | 1,7 | 2.1 | 2,6 |
Điện | Tuổi thọ: 2000 lần;hoạt động thủ công: 5000 lần | ||
Dòng ngắn mạch định mức lq | 50kA | ||
Thiết bị bảo vệ ngắn mạch (cầu chì) | RT16-00-63A | ||
Điện áp chịu xung định mức | 8 kV | ||
Mạch điều khiển | Điện áp điều khiển định mức Hệ thống: AC220V / 50HZ Điều kiện hoạt động bình thường: 85-110% Hệ thống | ||
Mạch phụ | 2 rơ le, mỗi rơ le có hai bộ riêng biệt công suất tiếp điểm của bộ chuyển đổi tiếp điểm: AC220V / 50HzLE = 5y | ||
Thời gian chuyển đổi công tắc tơ | <50ms | ||
Thời gian chuyển đổi hoạt động | <50ms | ||
Thời gian chuyển đổi trở lại | <50ms | ||
Thời gian tắt nguồn | <50 mili giây |
