| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Fenigal/OEM |
| Chứng nhận: | CE,CCC |
| Số mô hình: | FMQ3G-F |
| Số lượng đặt hàng tối thiểu: | 1 ĐƠN VỊ |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | Carton xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 5-8 ngày làm việc số lượng lớn đơn đặt hàng thương lượng |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 10.000 chiếc / tháng |

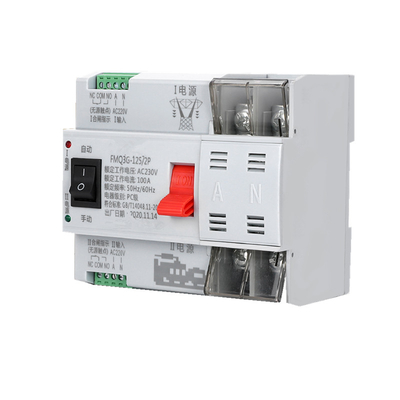

| Tên sản phẩm: | Công tắc chuyển nguồn tự động kép ATS | Max. Tối đa Current Hiện hành: | 100A |
|---|---|---|---|
| Max. Tối đa Voltage Vôn: | 690V | Cây sào: | 2P 4P |
| Điện áp định mức: | 400V / 690V | Nhiệt độ: | -5 ~ 45 ℃ |
| tần số: | AC 50 Hz / 60 Hz | Tiêu chuẩn: | CE |
| Uimp: | 8KV | Tuổi thọ (lần): | 5000 Cơ điện / 2000 Điện |
| Điểm nổi bật: | Công tắc ATS dòng điện cao cho máy phát điện,Công tắc chuyển nguồn kép AC220V,Công tắc chuyển tự động 2P |
||
Tổng quan về sản phẩm(sau đây gọi tắt là công tắc) là công tắc tiếp tục cấp điện trong trường hợp khẩn cấp.Công tắc bao gồm một công tắc tải và một bộ điều khiển, và chủ yếu được sử dụng để phát hiện xem nguồn điện chính hoặc nguồn dự phòng có bình thường hay không.Khi nguồn điện chính có bất thường, nguồn điện dự phòng sẽ bắt đầu hoạt động ngay lập tức, do đó đảm bảo tính liên tục, độ tin cậy và an toàn của nguồn điện.Sản phẩm được thiết kế để lắp đặt trên đường ray gia đình và chuyên dùng trong hộp phân phối PZ30.
Công tắc phù hợp với hệ thống cung cấp điện khẩn cấp với tần số 50Hz / 60Hz, điện áp danh định 400V và dòng điện danh định 100A hoặc nguồn điện xoay chiều nhỏ hơn.Nó được sử dụng rộng rãi trong nhiều trường hợp mất điện không thể duy trì.(Nguồn điện dự phòng chính có thể là nguồn điện lưới, hoặc khởi động tổ máy phát điện, ắc quy,… nguồn điện dự phòng chính do người sử dụng quyết định).
Đặc điểm cấu trúc và chức năng
Công tắc có kích thước nhỏ, hình thức đẹp, đáng tin cậy trong chuyển đổi, dễ lắp đặt và bảo trì, tuổi thọ cao.Công tắc có thể thực hiện chuyển đổi tự động hoặc thủ công giữa nguồn điện chung (I) và nguồn điện dự phòng (II).
Khi nguồn điện chung (I) mất nguồn (hoặc pha), công tắc sẽ tự động chuyển sang nguồn điện dự phòng (II) và khi nguồn điện chung (I) trở lại bình thường, công tắc sẽ tự động trở về nguồn điện chung (I ) Nguồn cấp.Công tắc có thời gian chuyển đổi ngắn (mili giây) ở trạng thái tự động, có thể nhận ra nguồn điện không bị gián đoạn cho lưới điện.
Chuyển đổi thủ công: Ở trạng thái thủ công, công tắc có thể chuyển đổi giữa nguồn điện chung (I) và nguồn điện dự phòng (II) theo cách thủ công.
① Chỉ báo nguồn (I) chung
② Công tắc chọn thủ công / tự động
③ Chỉ báo nguồn ở chế độ chờ (H)
④ Thiết bị đầu cuối thường được sử dụng (AC220V)
⑤ Khối thiết bị đầu cuối dự phòng (AC220V)
⑥ Tay cầm thao tác thủ công
⑦ Chỉ báo đóng (ION) / đóng ở chế độ chờ (II0N) thường được sử dụng
⑧ Các đầu cuối phía nguồn điện Q) thường được sử dụng
⑨ Thiết bị đầu cuối phía nguồn dự phòng (II)
⑩ Tải thiết bị đầu cuối bên
| Tên mô hình | FMQ3G | |
| Xếp hạng hiện tại LE (A) | 16 20 25 32 40 50 63 80 100 | |
| Sử dụng danh mục | AC-33iB | |
| Điện áp làm việc định mức Ue | AC400 // 50Hz | |
| Điện áp cách điện định mức Ui | AC690 // 50Hz | |
| Điện áp chịu xung định mức Uimp | 8 kV | |
| Dòng ngắn mạch giới hạn định mức lq | ||
| Tuổi thọ (lần) | Cơ khí | 5000 |
| Điện | 2000 | |
| Số lượng cực | 2P, 4P | |
| Mức độ | Cấp PC: có thể được sản xuất và chịu được mà không có dòng điện ngắn mạch | |
| Thiết bị bảo vệ ngắn mạch (cầu chì) | RT16-00-63A | |
| Mạch điều khiển | Điện áp điều khiển định mức US: AC220V, 50Hz Điều kiện hoạt động bình thường: 85% Us-110% Us | |
| Mạch phụ | Trứng dung sai tiếp điểm bộ chuyển đổi tiếp điểm: AC220V50HZ LE = 5y | |
| Thời gian chuyển đổi công tắc tơ | <30 mili giây | |
| Thời gian chuyển đổi hoạt động | <30 mili giây | |
| Trả lại thời gian chuyển đổi | <30 mili giây | |
| Thời gian tắt nguồn | <30 mili giây | |
