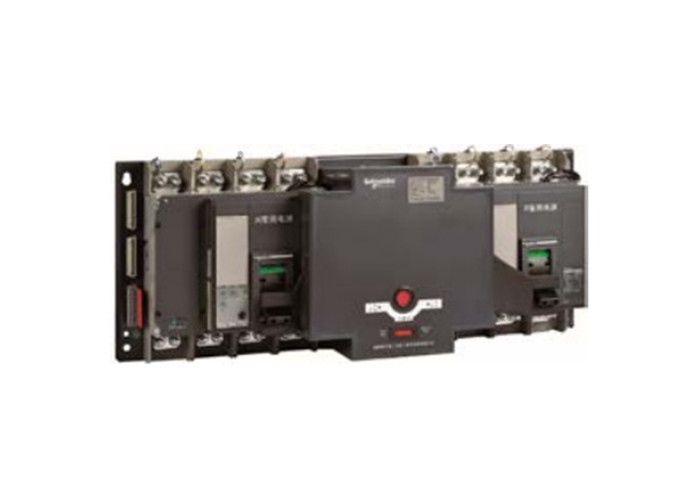

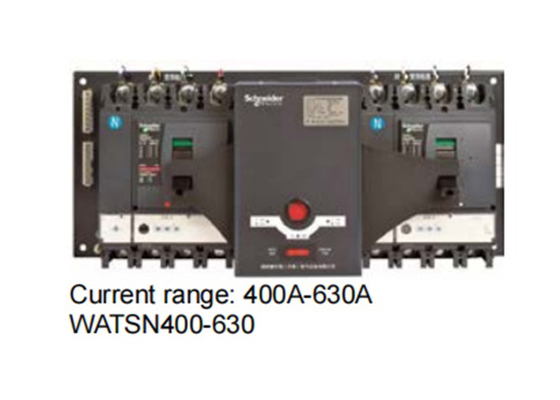

Chuyển đổi chuyển đổi tự động lớp CB với giải phóng quá dòng và dòng định lượng WATSN-800

Mô hình và thông số kỹ thuật Đặc điểm điện được xác định theo IEC 60947-6-1&GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
Số cột				34	3,4	34	34
Máy điều khiển
Loại A				■	■	■	■
Loại B					■	■	■
Loại D
Thành phần kích hoạt				NS-N,NS-H
Lượng điện (A)	Trong			800	1000	1250	1600
Điện áp cách nhiệt định số V)	Ui			800	800	800	800
Điện áp chống xung định số (kV)	UIMF			8	8	8	8
Số lượng hoạt động (V)	EU	AC50Hz		415	415	415	415
Khả năng phá vỡ tối đa	ICU	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(giá trị hiệu quả kA)			380/415V	50/70	50/70	50/70	50/70
Khả năng phá vỡ hoạt động	Cụ thể	(% lcu)		75%	75%	75%	75%
Chức năng cách ly				■	■	■	■
Độ bền cơ khí	(Tạm dịch:			10000	10000	10000	10000
Độ bền điện	(Tạm dịch:	AC50Hz 440V-In		5000	5000	4000	2000
Thời gian chuyển tiếp liên lạc tối thiểu	(**)	S		2.5	2.5	2.5	2.5
Bảo vệ và đo lường
Đơn vị điều khiển thay thế	Phát hành chung (tiêu chuẩn)			Mic2.0	Mic2.0	Mic2.0	Mic2.0
	Phát hành chung (tiêu chuẩn)			Mic5.0	Mic5.0	Mic5.0	Mic5.0
Cài đặt và kết nối
Đặt / kết nối phía trước bảng điều khiển	(***)				■	■	■
Thiết bị hỗ trợ giám sát và báo hiệu
Tín hiệu phản hồi vị trí					■	■	■
Chức năng kết nối phòng cháy					■	■	■
Tín hiệu phản hồi báo động					■	■	■









Ghi chú:
Các loại bộ điều khiển bao gồm: A - loại đầu cuối; B - loại cơ bản; D - loại thông minh
Mức điện khung: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Điện định số: Tùy thuộc vào các mức khung khác nhau, việc giải phóng được người dùng chọn (bằng cách tham chiếu đến mẫu bộ ngắt mạch NSX / NS)
Số cột có thể lựa chọn: 2 (chỉ dành cho loạt iC65), 3, 4 (tất cả loạt)
Thiết bị điện Lớp: CB - với bảo vệ mạch ngắn và quá tải
Chế độ hoạt động: R - Thay đổi tự động và khôi phục tự động; S - Thay đổi tự động mà không có khôi phục tự động; I - Chế độ chờ chung
Các chức năng bổ sung: X- liên kết bảo vệ cháy; F- tín hiệu phản hồi; I - Mô-đun giám sát hiện tại (chỉ có sẵn cho bộ điều khiển loại D)
Giải phóng lớp CB. Giải phóng với phạm vi bảo vệ khác nhau có thể được chọn dựa trên nhu cầu của người dùng.
*: Hai phương pháp lắp đặt có thể được cung cấp: lắp đặt thiết bị và lắp đặt bảng.
Vui lòng thêm một lưu ý nếu cài đặt bảng điều khiển là cần thiết. các sản phẩm iC65 không hỗ trợ
Các bộ điều khiển gắn trên bảng điều khiển.
**: Chức năng tín hiệu phản hồi F (bao gồm phản hồi vị trí và phản hồi báo động, vui lòng thêm văn bản giải thích nếu cần thiết).Các sản phẩm dòng 800-1600A bao gồm một nhóm phản hồi vị trí và một nhóm phản hồi báo động theo tiêu chuẩnĐối với các sản phẩm dòng 63A và thấp hơn, chỉ có một nhóm phản hồi vị trí.
