Công nghiệp EDI Osmotic Module Reverse Osmosis Thiết bị xử lý nước siêu tinh khiết Hệ thống Máy E-Cell-3X

Công nghiệp EDI Osmotic Module Reverse Osmosis Máy xử lý nước siêu tinh khiết  E-Cell-3X

EDI sử dụng cả nhựa trao đổi ion truyền thống và màng trao đổi ion để loại bỏ các chất gây ô nhiễm, bao gồm cả những chất không tích điện hoặc tích điện nhẹ trong nước cung cấp như silica và boron.Ưu điểm lớn nhất nằm ở thực tế là công nghệ EDI sử dụng dòng điện liên tục để đẩy các chất gây ô nhiễm ra khỏi nước cung cấp và thông qua màng trao đổi ion vào các kênh tập trungDòng chảy liên tục cũng chia nước thành ion hydro và hydroxyl hoạt động như các chất tái tạo liên tục để các chất gây ô nhiễm không tích tụ trên nhựa trao đổi ion.EDI có thể liên tục và dự đoán sản xuất nước tinh khiết cao và siêu tinh khiết với chất lượng bằng hoặc tốt hơn so với trao đổi ion giường hỗn hợp.

E-Cell*-3X được thiết kế để:

l Cung cấp nước siêu tinh khiết cho các ứng dụng công nghiệp bao gồm điện, bán dẫn và ngành công nghiệp chung.

l Sản xuất nước có chất lượng hỗn hợp trên cơ sở liên tục.

l Không yêu cầu chất gây cháy hoặc axit để tái tạo nhựa trao đổi ion trong ngăn xếp.

Tôi sẽ không bị rò rỉ, được đảm bảo.

l Loại bỏ tiêm nước muối và tái lưu thông tập trung, đơn giản hóa thiết kế hệ thống.

Các ứng dụng điển hình

L Máy vi điện tử

L Sản xuất điện (NOx, nguồn cung cấp nồi hơi)

L Công nghiệp chung

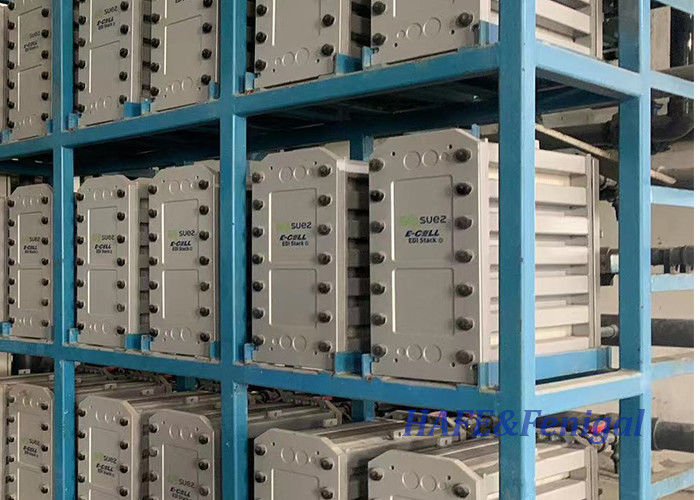

E-Cell*-3X, từ 1 đến 12 đống

Tính năng hệ thống cơ sở

Các hệ thống ECell3X với 1 đến 12 ngăn xếp cho phạm vi dòng chảy 15 336 gpm (3,4 - 76,3 m3/h)

l Máy điều chỉnh tương thích với 400VAC & 50Hz hoặc 460VAC & 60Hz

l Kiểm tra dòng điện ngăn xếp riêng

l Máy truyền dòng chảy và áp suất, khả năng kết nối với hệ thống SCADA

Tùy chọn hệ thống

I Allen Bradley Micrologix PLC với Ethernet

n Bao gồm Veolia 6 Color QuickPanel View HMI

l NEMA 4 hộp đầu cuối - loại bỏ PLC & HMI và tất cả các dây dẫn kết thúc tại hộp đầu cuối

L Thiết bị chuẩn

n Burkert Paddlewheel cảm biến dòng chảy trên Dilute, tập trung, và Điện cực Outlet

n Máy truyền áp Burkert trên tất cả các luồng

n Burkert chất phân tích dẫn điện và cảm biến trên Dilute Outlet

L Thiết bị cao cấp

n Máy truyền luồng xoáy Rosemount trên Dilute và Concentrate Outlet

n Burkert Paddlewheel cảm biến dòng chảy trên điện cực Outlet

n Máy truyền áp Burkert trên tất cả các luồng

n Rosemount chất phân tích dẫn điện và cảm biến trên Dilute Outlet

L Ventil chuyển hướng đầu vào

Thiết bị chuẩn: Burkert

Đồ chơi: Rosemount

Bộ chuyển đổi ANSI sang DIN

Ghi chú:
1. Hiệu suất thực tế có thể thay đổi tùy thuộc vào điều kiện của trang web. phần mềm dự đoán tham chiếu Winflows để xác minh chất lượng nước sản phẩm dự kiến cũng như độ kháng, natri,và bảo đảm hiệu suất silica được cung cấp cho các điều kiện thiết kếĐể có được boron hoặc các đảm bảo khác, hãy liên hệ Veolia.
2Áp suất đầu vào được xác định bởi các yêu cầu áp suất hạ lưu cho dòng sản phẩm và tập trung, sự lựa chọn hoạt động ngược hoặc đồng dòng, và giảm áp suất ngăn xếp.
3. Ở dòng chảy danh nghĩa và 25 ° C. Phần mềm dự đoán Winflows tham chiếu để xác minh các điều kiện thiết kế.
4Đề cập đến phần mềm dự đoán Winflows và Sổ tay chủ E-Cell Stack để xác minh các thông số kỹ thuật nước cho các điều kiện thiết kế.
5. TEA (ppm là CaCO3) - Tổng anion có thể trao đổi, đây đại diện cho nồng độ của tất cả các anion có trong nước cung cấp bao gồm các đóng góp từ OH-, CO2 và SiO2.Các dòng chảy gió phải được sử dụng để xác nhận nước thức ăn TEA được chấp nhận trong các ứng dụng cụ thể  điều kiện hoạt độngGiá trị bảng là ở mức lưu lượng tối thiểu và nhiệt độ tối đa.
6. 1,0 ppm như là CaCO3 giới hạn độ cứng nước vào áp dụng cho hoạt động ngược dòng tiêu chuẩn chỉ. độ cứng nước vào được cho phép giảm xuống còn 0,1 ppm như là CaCO3 trong hoạt động đồng dòng.
7. Giới hạn silica cho phép giảm trên dòng chảy danh nghĩa. Giới hạn silica cho phép giảm xuống còn 0,5 ppm với độ cứng nước vào trên 0,5 ppm như CaCO3.
8Mức boron trong thức ăn được giới hạn ở 0,3 ppm như B bất cứ khi nào có yêu cầu đảm bảo silic hoặc yêu cầu đảm bảo kháng cự trên 10 MOhm-cm,vì nồng độ bor cao hơn có thể ảnh hưởng đến hiệu suấtNếu không có các yêu cầu này giới hạn là 1.0 ppm boron.
9. Phương pháp thẩm thấu ngược (RO) hoặc nước cho ăn tương đương: RO cung cấp nước cho ăn EDI hầu như không có hạt, vật liệu luồng và các chất hữu cơ trọng lượng phân tử cao,có thể bẩn môi trường trao đổi ionChất lượng thâm nhập RO được chỉ định vì các ngăn xếp EDI chứa các giường đóng gói môi trường trao đổi ion không thể được rửa ngược / chất lỏng để loại bỏ các hạt.Hệ thống với một hệ thống mở giữa một hệ thống RO (hoặc nguồn khác) và E-Cell (ex. bể, decarbonator) phải được trang bị bộ lọc ngay trước E-Cell, để bảo vệ E-Cell khỏi ô nhiễm bằng hạt.một bộ lọc tuyệt đối 5 μm hoặc 1 μm danh nghĩa sẽ được chấp nhận.
10. APHA - tiêu chuẩn màu / thang màu được đặt tên cho Hiệp hội Y tế Công cộng Hoa Kỳ và được xác định bởi ASTM D1209.Veolia Water Technologies
